8K纯硬件投影仪边缘融合器

Edge Blending Controller 8K

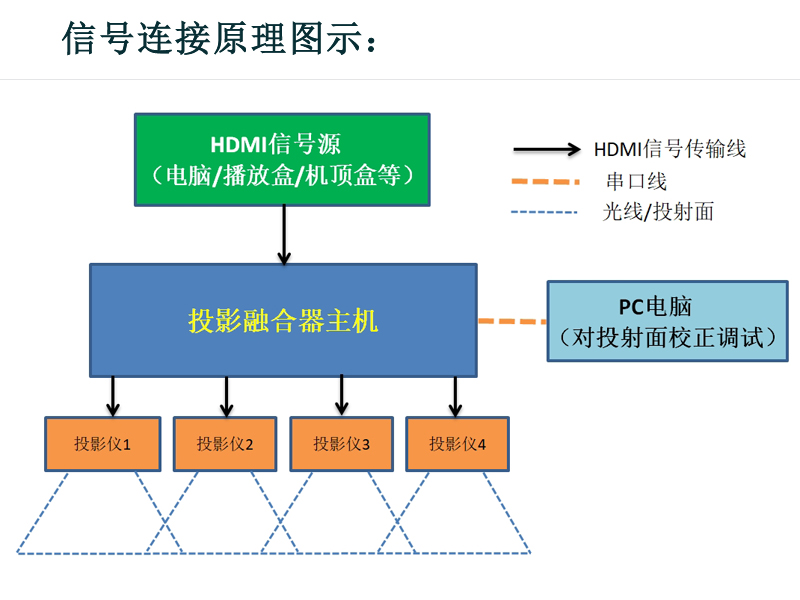

提示：采用本方案做融合的常规配置单

1、电脑或播放盒（播放影片素材/游戏等，只做信号源用，无需安装融合软件）。

2、融合器主机（接收信号源后，再分发给投影机，并对信号画面进行融合矫正处理,在融合器主机内完成全部融合拼接工作。用多少台投影机就配多少通道融合器主机）。

3、投影机（有HDMI接口的即可/无兼容问题 ，最好同品牌和型号，减少色差）。

4、HDMI线材（信号传输用，建议用质量好的线材，距离远的用HDMI光纤线）。

5、幕墙或幕布。

一、融合器主机介绍

产品名称：8K纯硬件投影仪融合器

产品品牌：八安

产品型号：DS-EBC101/102/103/104/105/106/107/108-4K/8K可选

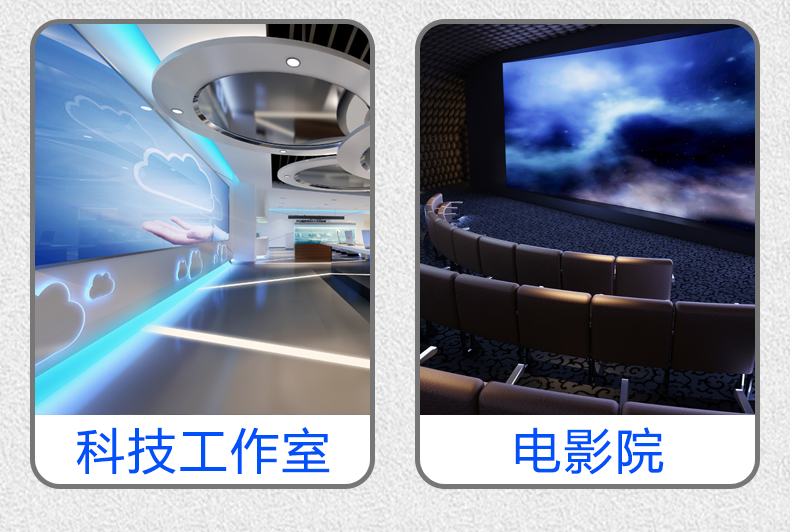

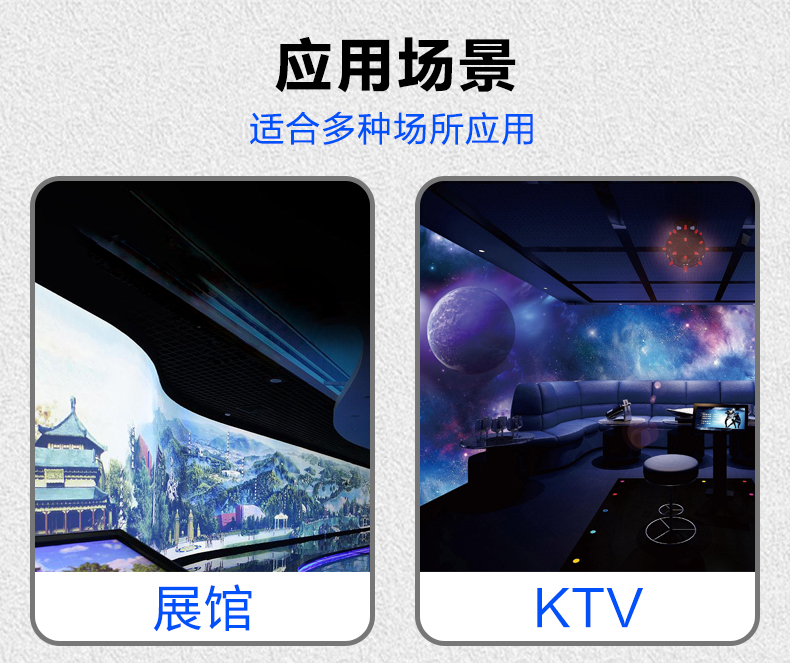

投影仪边缘融合器，又叫投影融合器或融合控制器，其主要功能是将多台投影仪显示单元拼接融合成一个超高分辨率的逻辑显示器，且能确保每个投影图像质量不受损失。该系统可以实现超高分辨率电子地图、地理信息系统、科技展厅视频演示、沉浸式立体空间体验等全屏幕的清晰显示。面对各种形状的幕墙空间，该系统具备融合边带羽化、几何曲面矫正、颜色校正等功能。相对于传统电脑软件融合方式，纯硬件的投影边缘融合器具有系统结构模块化，调试简单、易升级、易维护、高性价比等极大优势。八安品牌纯硬件投影融合器，开创无限级联的融合方式，支持2K/4K/8K/12K/16K等等超高分辨率影片素材的拼接融合，从而获得更具身临其境的高清沉浸式立体3D空间体验。

二、融合器技术介绍

1、ARM嵌入式纯硬件无限级联技术。

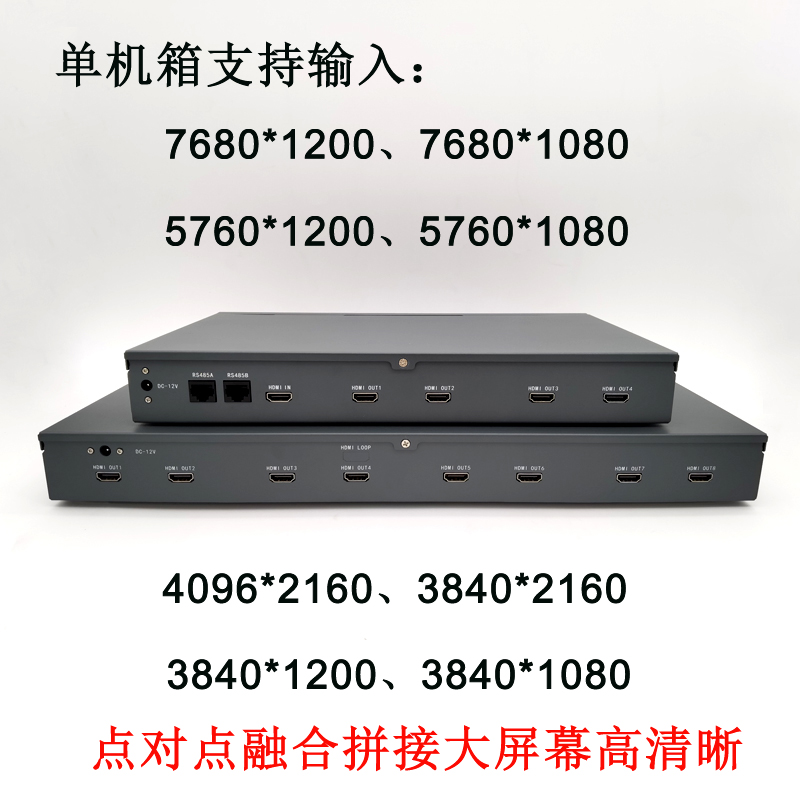

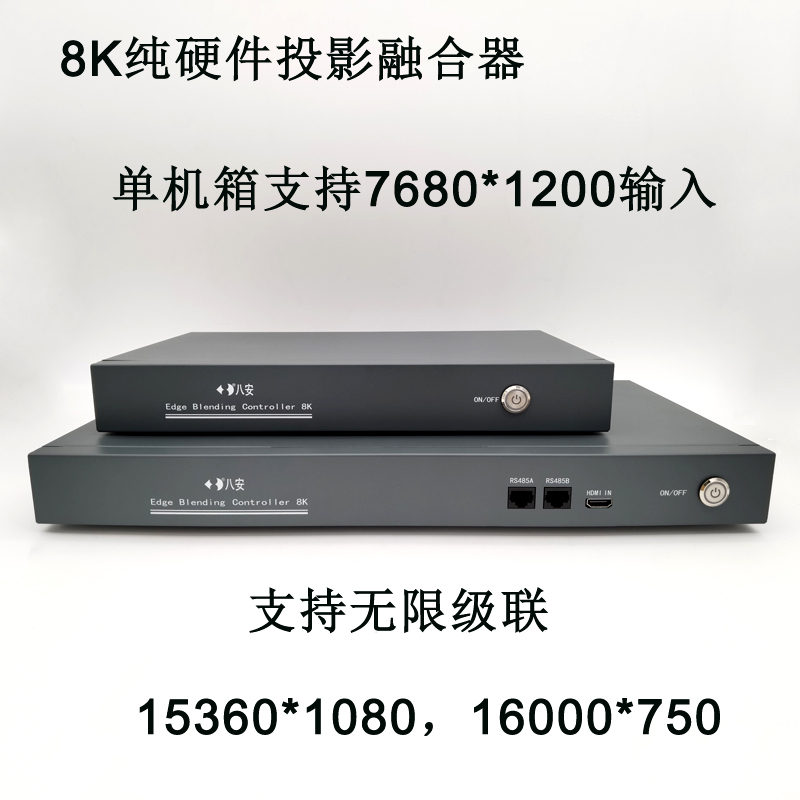

设备采用进口14nm工艺技术芯片方案，ARM嵌入式实时处理技术，单片机架构无操作系统，功耗低性能稳定。设备具有优异的图像处理性能，完全规避PC架构启动速度慢、硬件冲突、计算机病毒困扰、计算机用久之后越用越卡等问题。八安品牌纯硬件融合器采用标准HDMI输入输出数字通道，单路HDMI输入可达到7680*1200超高分辨率。设备采用八安品牌开创的无限级联技术，可支持更高分辨率的影片素材输入，和不限数量的输出通道级联融合。

2、融合带羽化处理智能算法技术。

融合带的羽化处理，是将两个投影机投射画面的重叠部分，分别做图像强度的线性变化，让两个投影机投射的画面重叠部分图像强度与融合带两侧没有经过重叠部分的图像强度相一致，最后产生一个强度均匀，色彩一致的融合画面。八安品牌纯硬件投影融合器内置多条线性Gamma曲线，17*17个可调试节点，融合带重叠区最大可达50%投射面积，可适应各种不同类型投射幕墙空间，和投影显示技术，如液晶投影、DLP技术投影、激光投影等。

3、投影暗场补偿技术

无论哪种投影机，都存在固有的漏光问题，当显示比较暗的画面时，多台投影机交叠的部分亮度会高于其他区域。输出区域Gamma值灵活调整，实现暗场补偿功能，消除漏光带，使整个画面亮度一致。

4、色域校正/颜色辅助调整技术

支持色域校正技术，由于生产工艺原因，即使使用同品牌同型号同批次的投影机，两台投影之间也会存在色差，通过融合器自带的色域校正系统，可对每一台投影机输出的画面做独立调整，从而使多台投影机输出的色彩一致，融合后图像颜色一致性更好。

5、任意几何弧面转角矫正技术

支持任意曲面图像矫正，独立生成多条线性网格线，可对任意节点完成局部面调整，对墙幕图像进行几何弧形转角等校正，支持多种异形融合模式。

6、全同步数据处理技术

纯硬件融合器是单时钟纯数字图像处理设备，所有信号在系统主时钟的控制下同时进行处理，达到系统全同步效果，从而从根本上消除了信号不同步的问题。在播放高速动态视频时，图像整齐、流畅，不存在图像撕裂现象。
