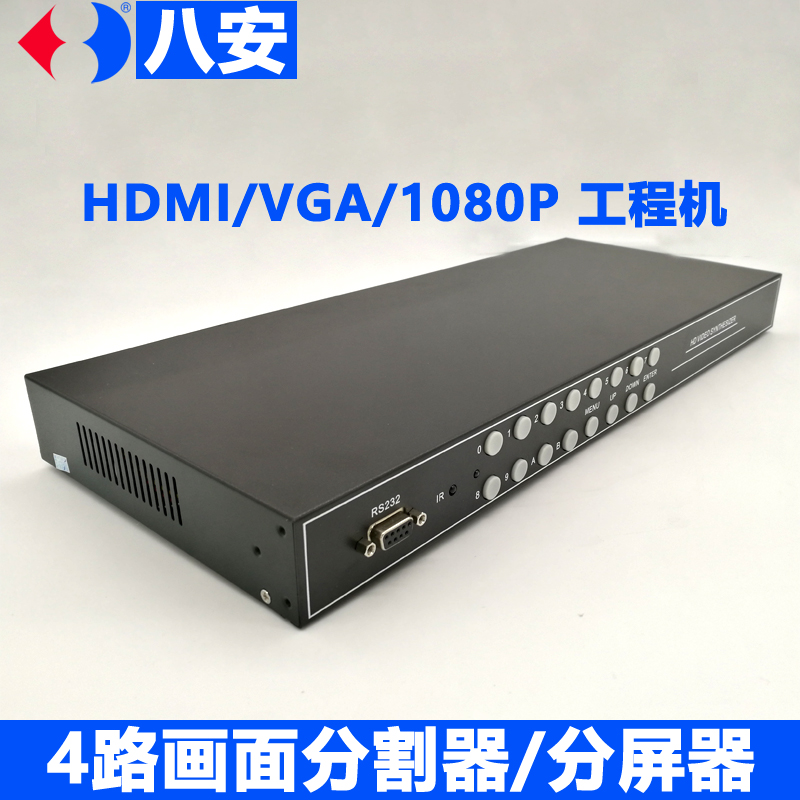

HDMI/VGA/BNC 4进2出高清画面分割器,视频分屏器,三画面分割叠加器

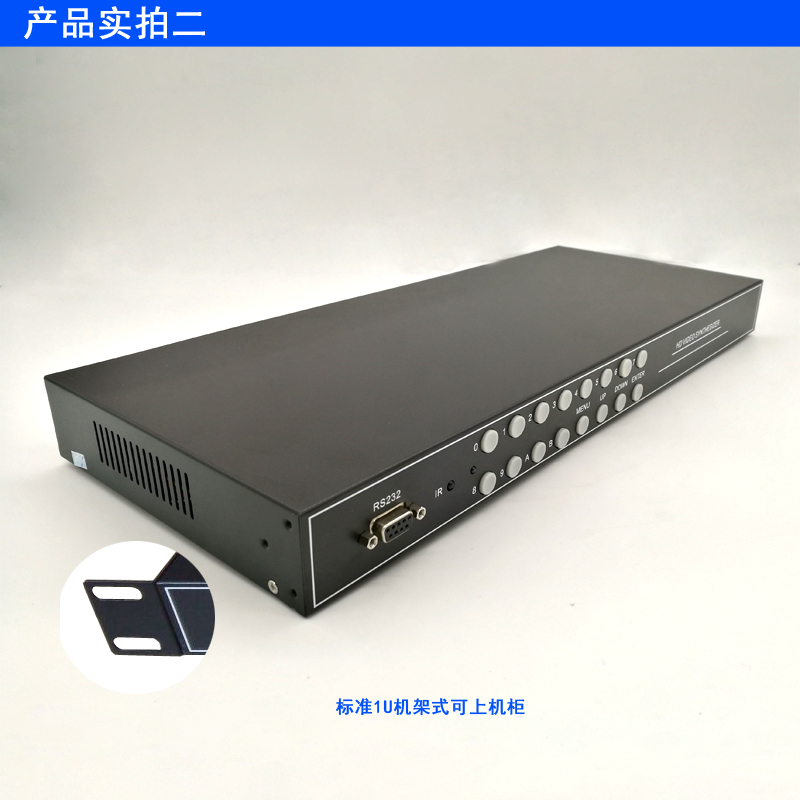

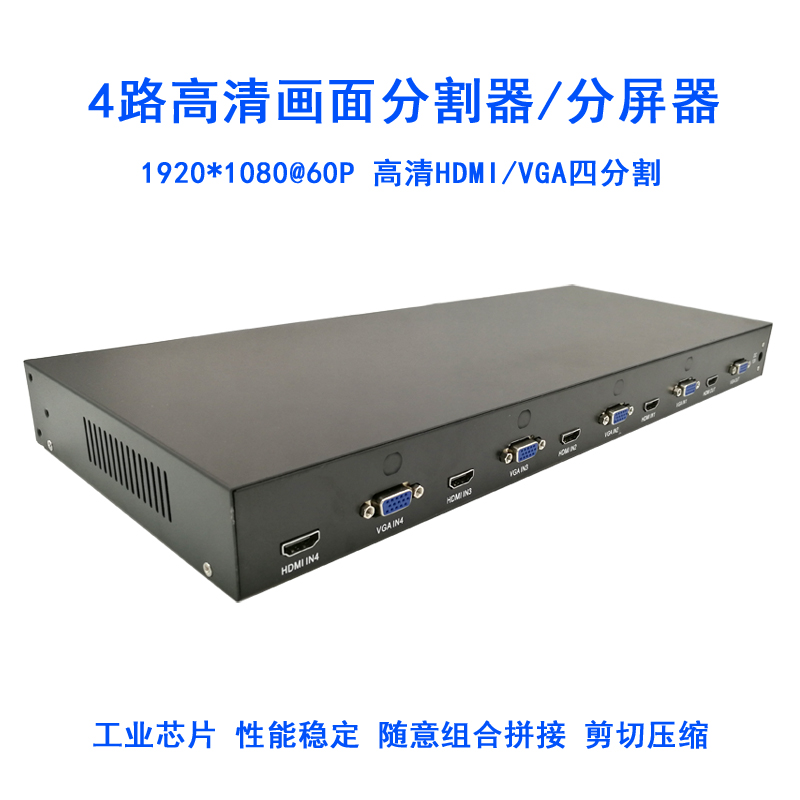

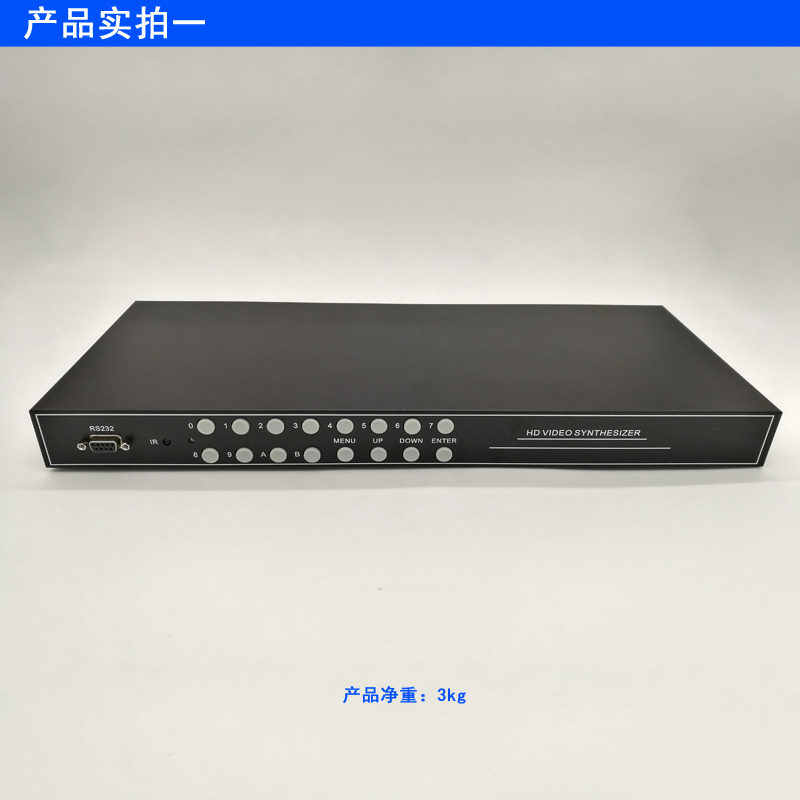

产品名称:4路混合式1080P画面分割器/视频处理器/图像叠加器/图像合成器/视频拼接器

产品型号:DS-HD401D 新品

产品品牌:八安

生产厂家:深圳八度安防技术有限公司

B0B1

一、产品简介:

    画面分割器又称多窗控制器,视频分割器,VGA分屏器,DVI拼接器,HDMI合成器,画面处理器等,是专用的视频处理与控制的设备,主要功能是在显示设备(显示器/平板/投影机)上以全屏或多窗口模式同时显示多路视频信息;也就是将多路视频画面,选择其中的部分通道或者全部通道在显示器件上分割显示。简单讲:就是将2路VGA或HDMI或DVI信号(可以混合输入,自动识别信号格式),合成一路VGA或HDMI或DVI信号输出到一个显示器上同时显示出来。

1,系统菜单支持:中文简体,英文,中文繁体等多种语言。

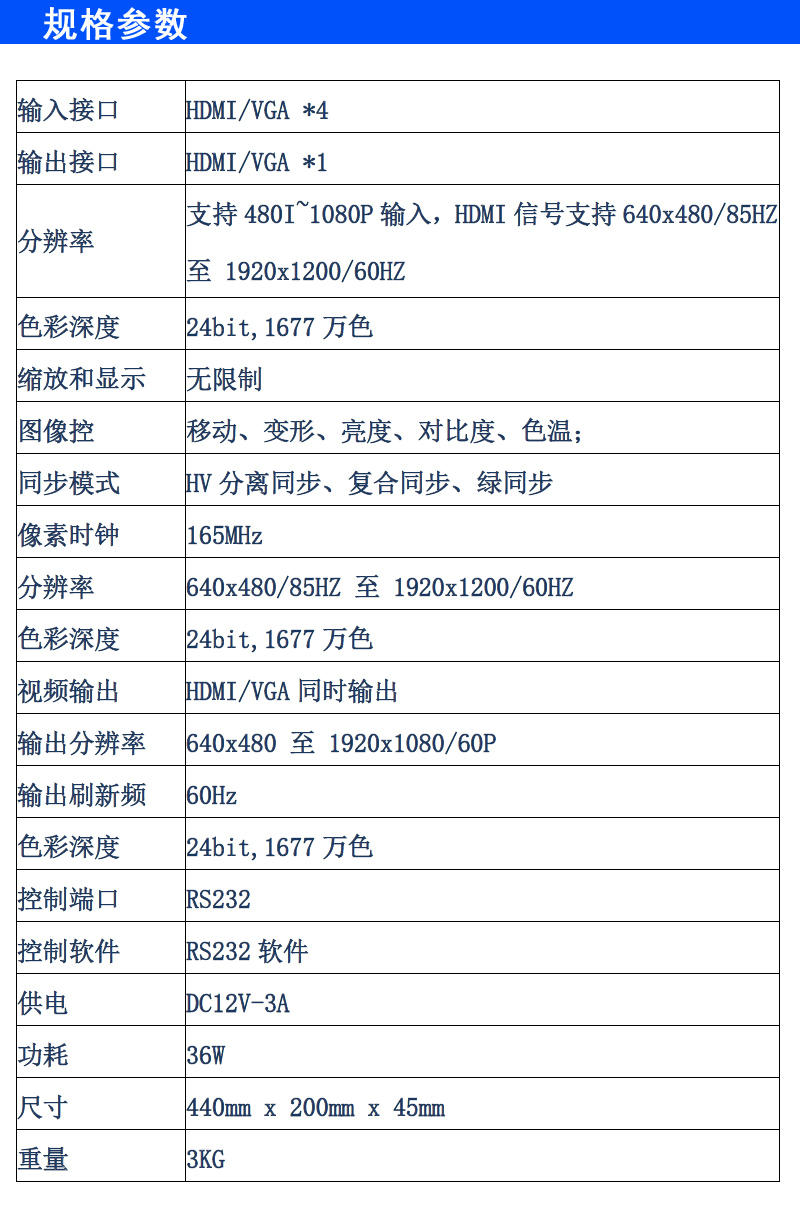

2,采用意法半导体ST品牌FLI32626方案,实现真正1920X1080@60HZ并全面往下兼容的视频图像高清处理效果。

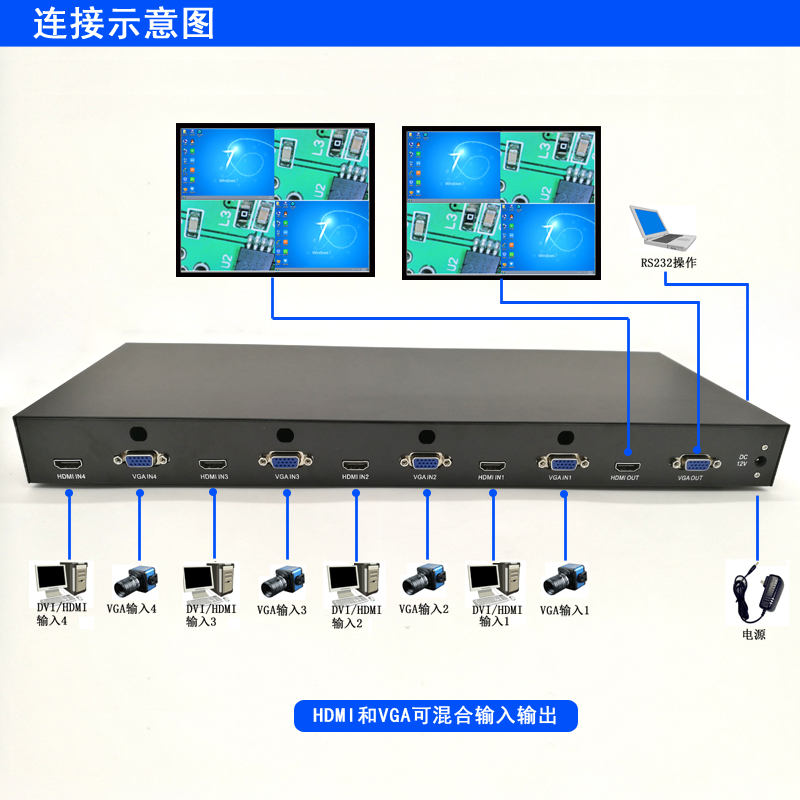

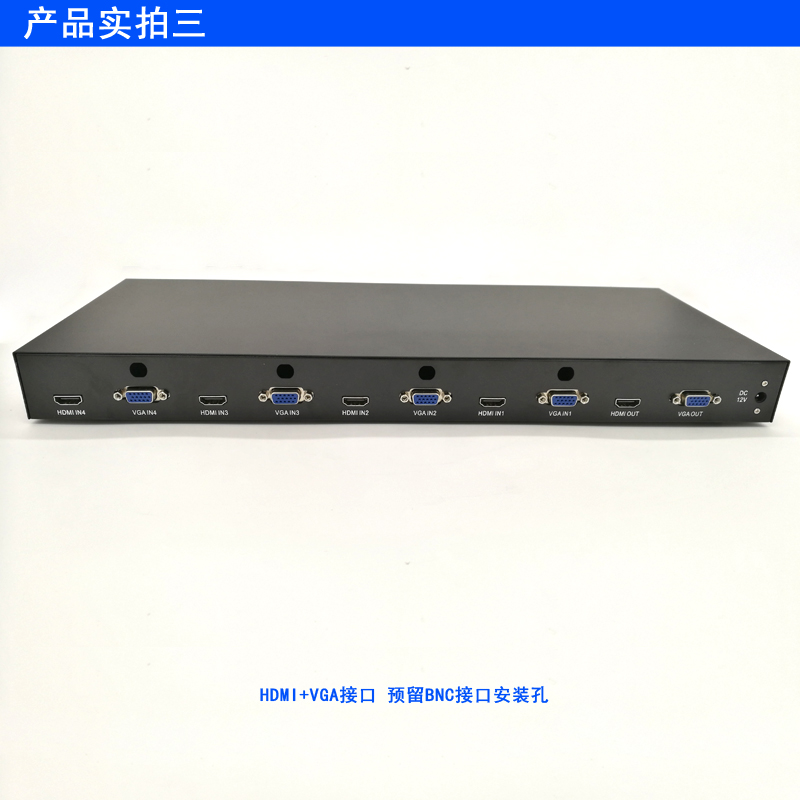

3,默认4组标准hdmi和VGA输入,1组hdmi和VGA输出;兼容HDMI高清信号,内置HDCP密匙,最高频率达到165MHZ。

4,4组hdmi和VGA输入,可以混合不同视频格式,并能自动识别信号源(支持1080P/60HZ,1080P/50HZ,1080P/30HZ,1080P/25HZ,1080P/24HZ,1080I/60HZ,1080I/50HZ,720P/60HZ,720P/30HZ,1280*1024,1024*768,800*600等),无需复杂的电脑软件设置。

5,1组hdmi和VGA输出,可同时输出。支持9种分辨率格式输出(1920*1200/60HZ,1920*1080/60HZ,1920*720/60HZ,1680*1050/60HZ,1600*1200/60HZ,

1440*900/60HZ,1360*768/60HZ,1280*720/60HZ,1024*768/60HZ)。

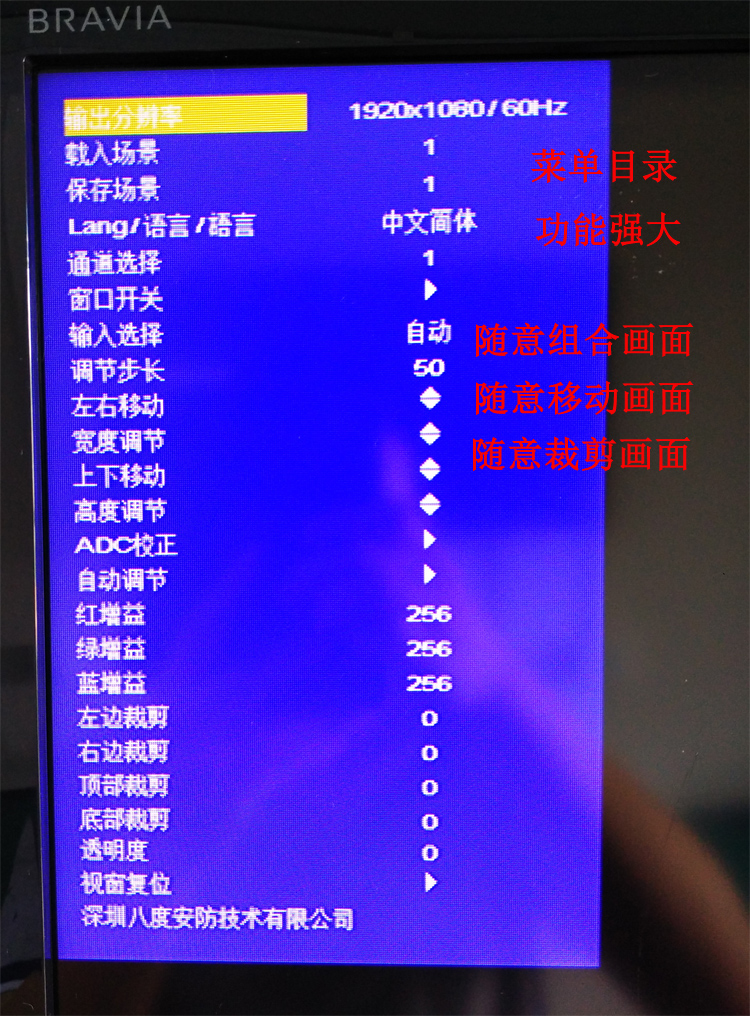

6,用户可通过机器按键面板和遥控器,在菜单中随意设定各种画面模式组合。

7,用户可通过机器按键面板和遥控器,在菜单中随意设定画面的水平或垂直方向的拉伸,压缩,剪切和移动位置。

8,用户可通过机器按键面板和遥控器,在菜单中随意设定红绿蓝三基色。

9,用户可通过机器按键面板和遥控器,在菜单中随意设定画面的透明度。

B3

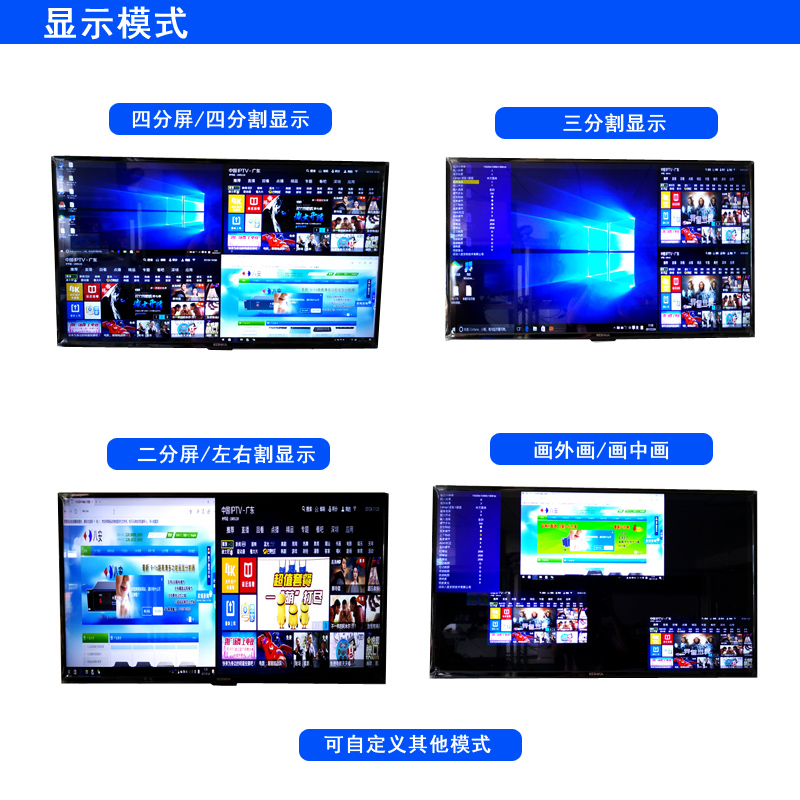

二、常用的显示模式: 八安最新独创功能:可随意移动画面显示位置,可随意剪切画面大小,可随意缩放图像面积!

1,四画面,三画面,左右一半两画面显示:

2,上下一半两画面显示;

3,一大画面一小画面,画中画显示;

4,可按用户要求预设各种显示模式;

B4

三、主要应用:

   4台监控主机(DVR/NVR)视频画面合成、CCD工业相机图像分割显示、影视电视信号合成、游戏电脑主机信号合成集中显示,银行监控,工业自动化,测试治具夹具平台及医疗显示设备行业等等。

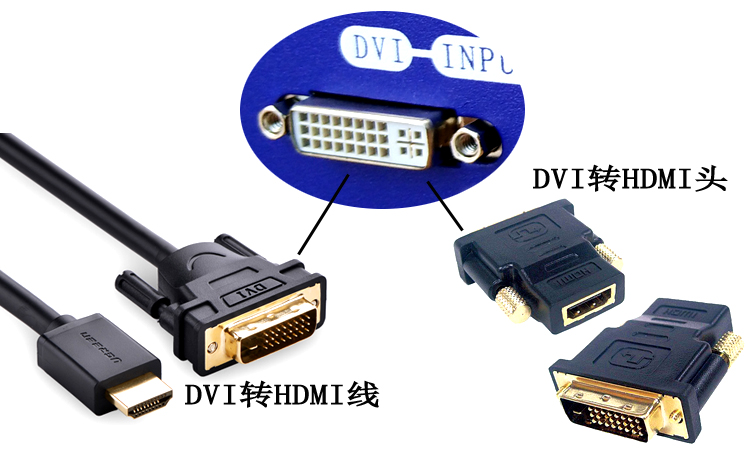

DVI-HDMI线
