产品名称：2路混合式1080P画面分割器/视频分屏器/图像叠加器/屏幕分割器/视频拼接器

产品型号：DS-HD201D 新款  （还有3路/4路/8路/9路/16路可选）

产品品牌：八安

生产厂家：深圳八度安防技术有限公司

一、产品简介：

    画面分割器又称多窗控制器，视频分割器，VGA分屏器，DVI拼接器，HDMI合成器，画面处理器等，是专用的视频处理与控制的设备，主要功能是在显示设备（显示器/平板/投影机）上以全屏或多窗口模式同时显示多路视频信息;也就是将多路视频画面，选择其中的部分通道或者全部通道在显示器件上分割显示。简单讲：就是将2路VGA或HDMI或DVI信号（可以混合输入，自动识别信号格式），合成一路VGA或HDMI或DVI信号输出到一个显示器上同时显示出来。

1，系统菜单支持：中文简体，英文，中文繁体等多种语言。

2，采用意法半导体ST品牌FLI32626方案，实现真正1920X1080@60HZ并全面往下兼容的视频图像高清处理效果。

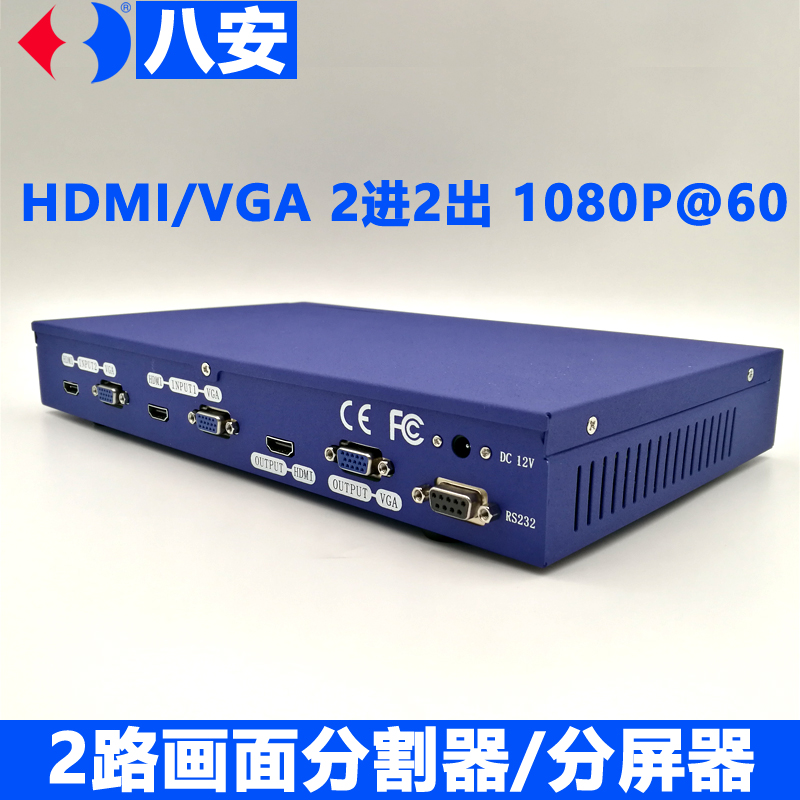

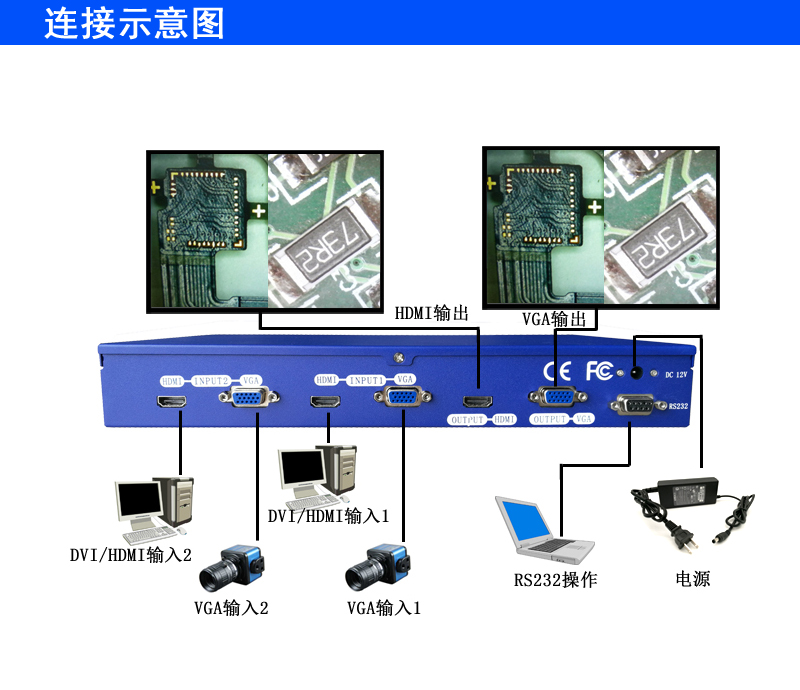

3，默认2组标准HDMI和VGA输入，1组HDMI和VGA输出；兼容DVI高清信号,内置HDCP密匙，最高频率达到165MHZ。

4，2组HDMI和VGA输入，可以混合不同视频格式，并能自动识别信号源（支持1080P/60HZ，1080P/50HZ，1080P/30HZ，1080P/25HZ，1080P/24HZ，1080I/60HZ，1080I/50HZ，720P/60HZ，720P/30HZ，1280*1024，1024*768，800*600等），无需复杂的电脑软件设置。

5，1组HDMI和VGA输出，可同时输出。支持9种分辨率格式输出（1920*1200/60HZ,1920*1080/60HZ,1920*720/60HZ,1680*1050/60HZ,1600*1200/60HZ,

1440*900/60HZ,1360*768/60HZ,1280*720/60HZ,1024*768/60HZ)。

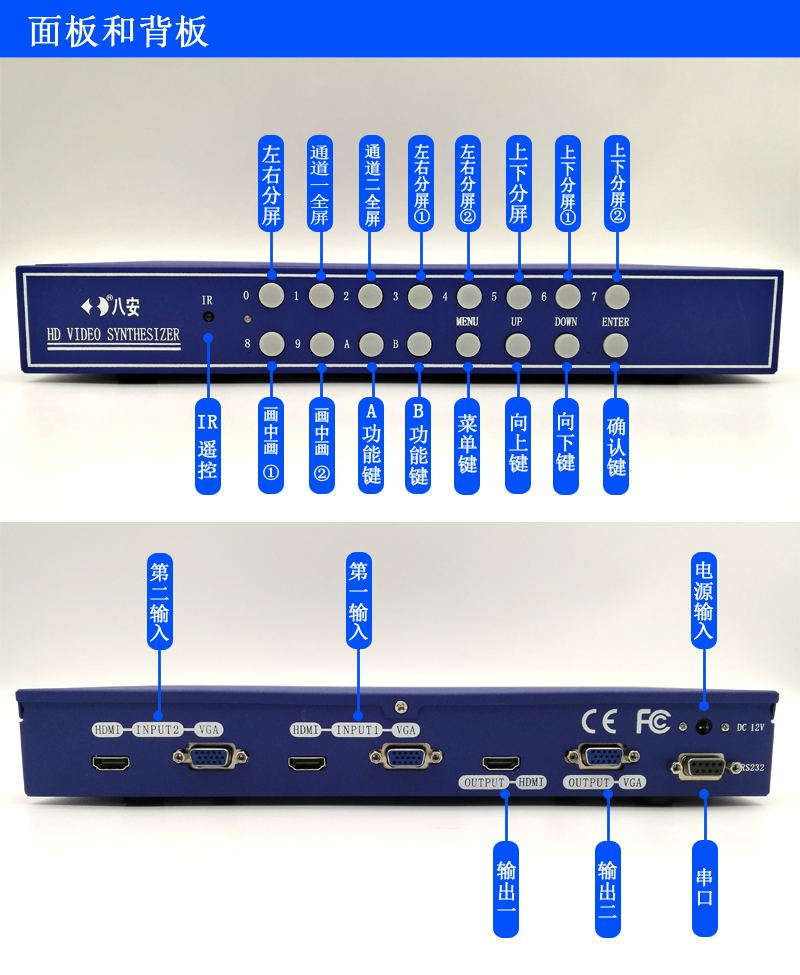

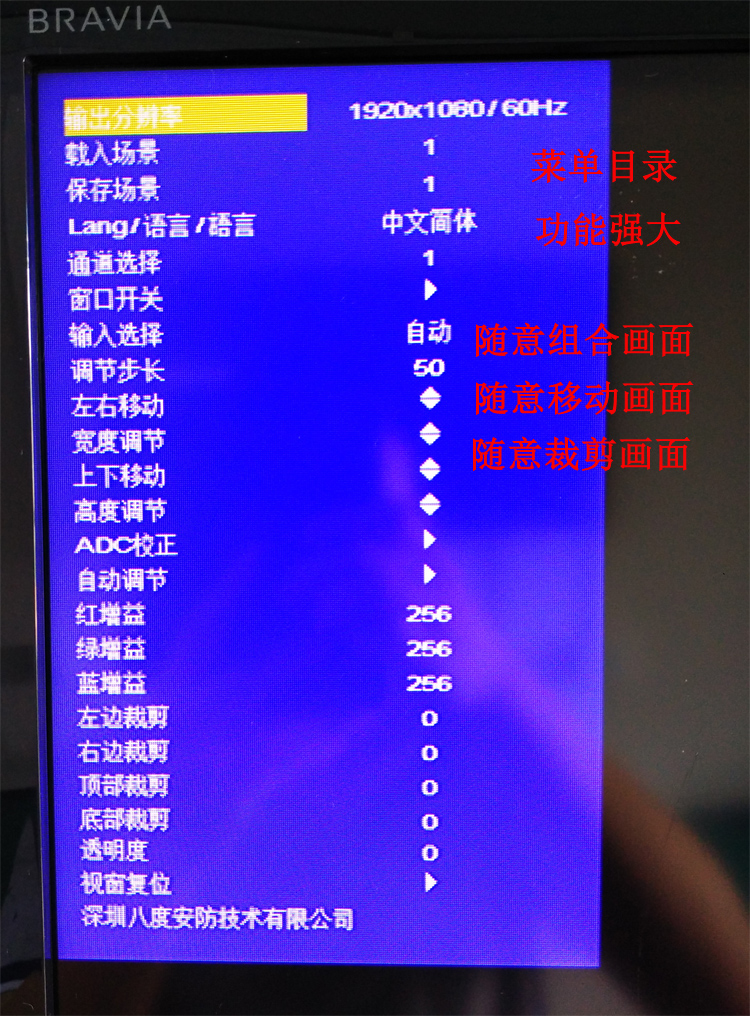

6，用户可通过机器按键面板和遥控器，在菜单中随意设定各种画面模式组合。

7，用户可通过机器按键面板和遥控器，在菜单中随意设定画面的水平或垂直方向的拉伸，压缩，剪切和移动位置。

8，用户可通过机器按键面板和遥控器，在菜单中随意设定红绿蓝三基色。

9，用户可通过机器按键面板和遥控器，在菜单中随意设定画面的透明度。

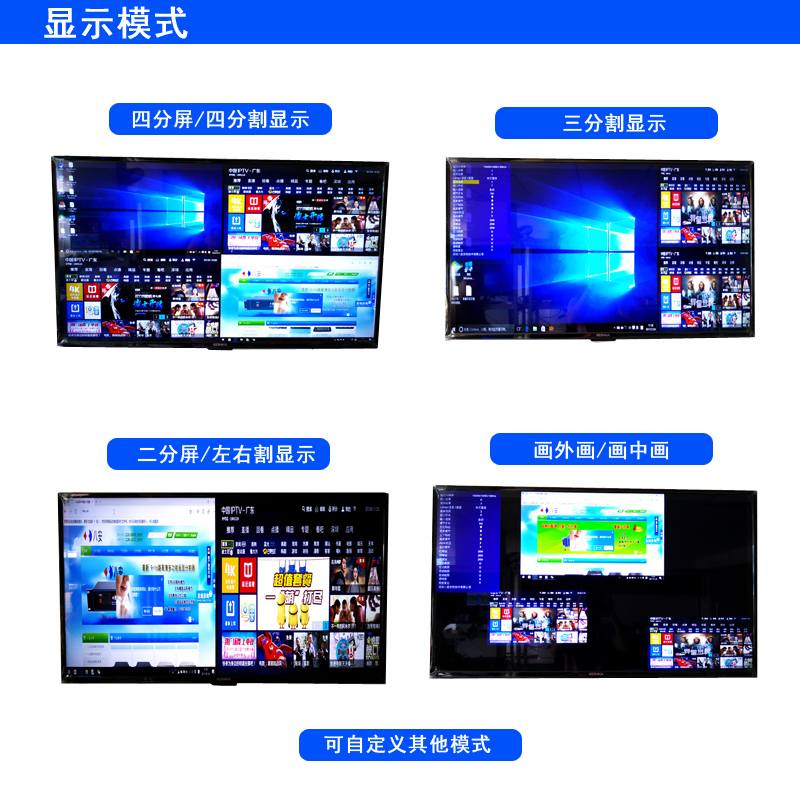

二、常用的显示模式： 八安最新独创功能：可随意移动画面显示位置，可随意剪切画面大小，可随意缩放图像面积！

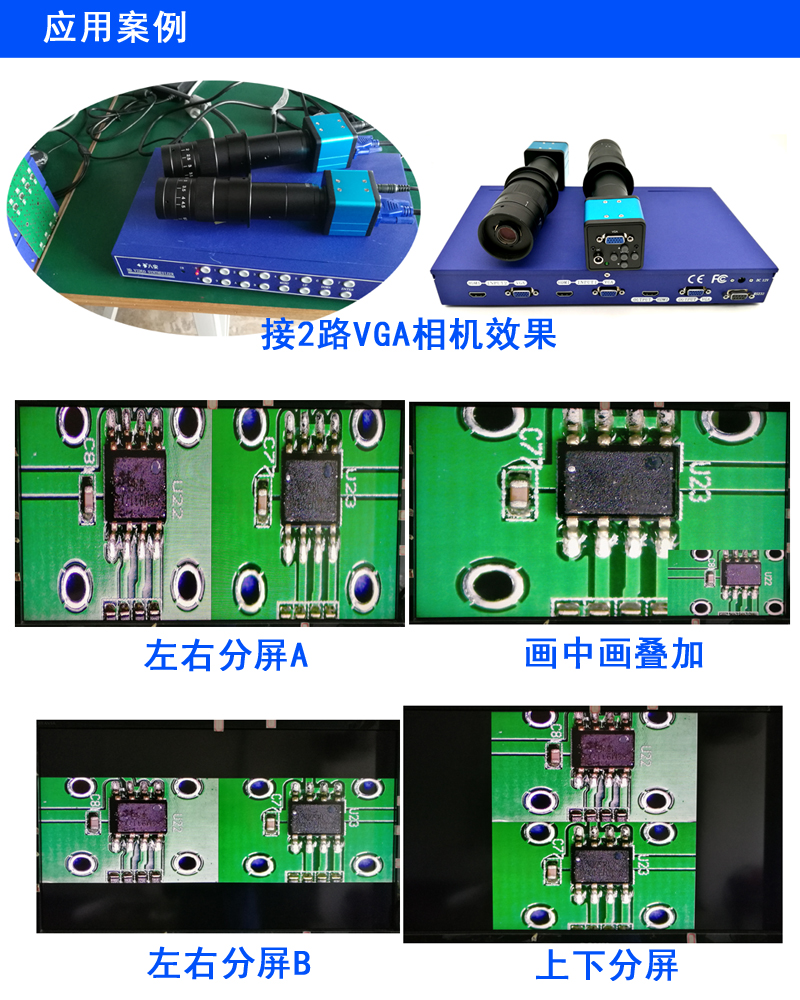

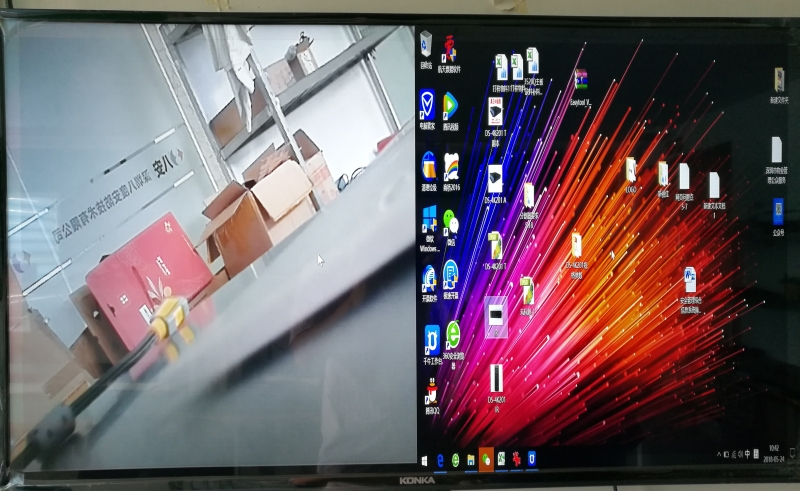

1，左右一半两画面显示：

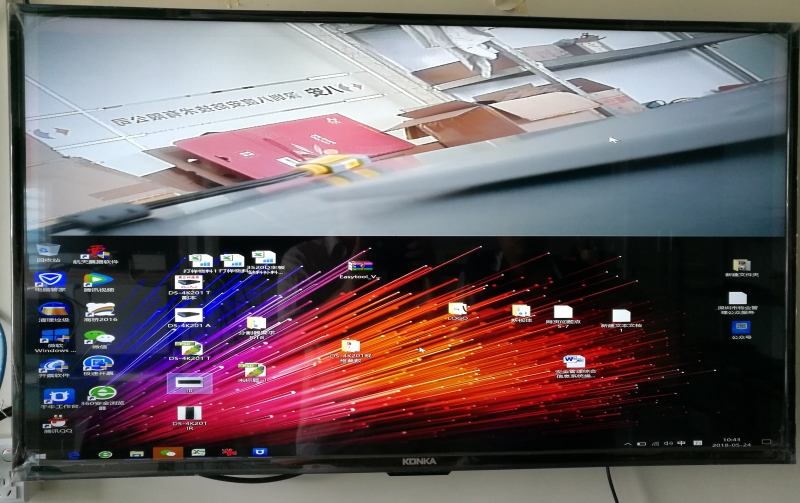

2，上下一半两画面显示；

3，一大画面一小画面，画中画显示；

4，可按用户要求预设各种显示模式；

三、主要应用：

   监控主机画面分屏、CCD工业相机、HDMI相机、VGA相机，视频会议主机、图像分割显示、影视电视信号合成、游戏电脑主机信号合成集中显示，银行监控，工业自动化，测试治具夹具平台及医疗显示设备行业等等。DVI接口的通过转换成HDMI接口，同样适用。

关键词：工业自动化用VGA分屏器,vga屏幕分割器,vga画面分割器,hdmi视频分割器,HDMI画面分割器,dvi画中画叠加器。

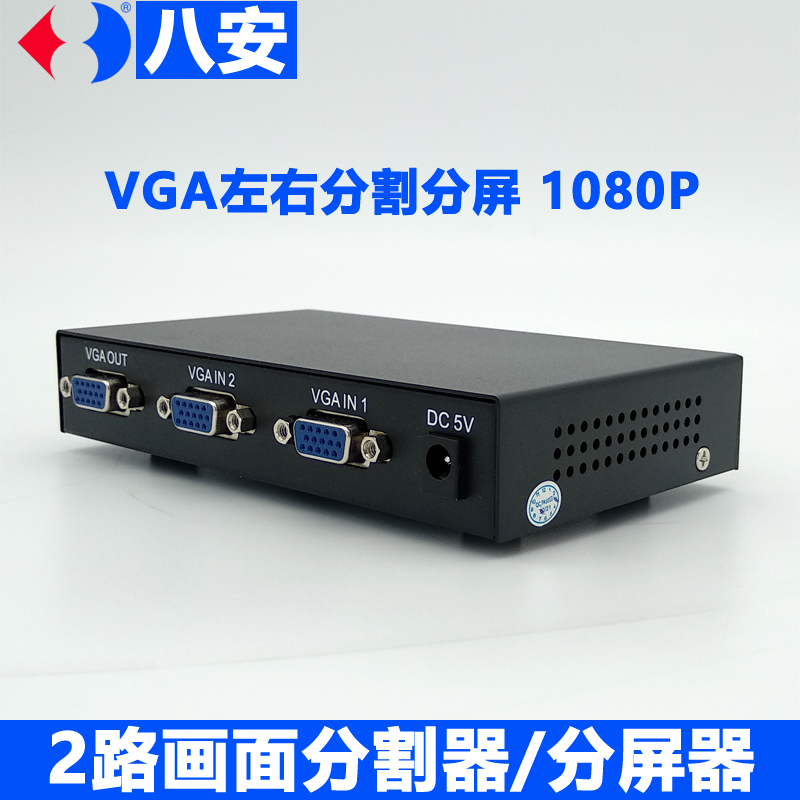

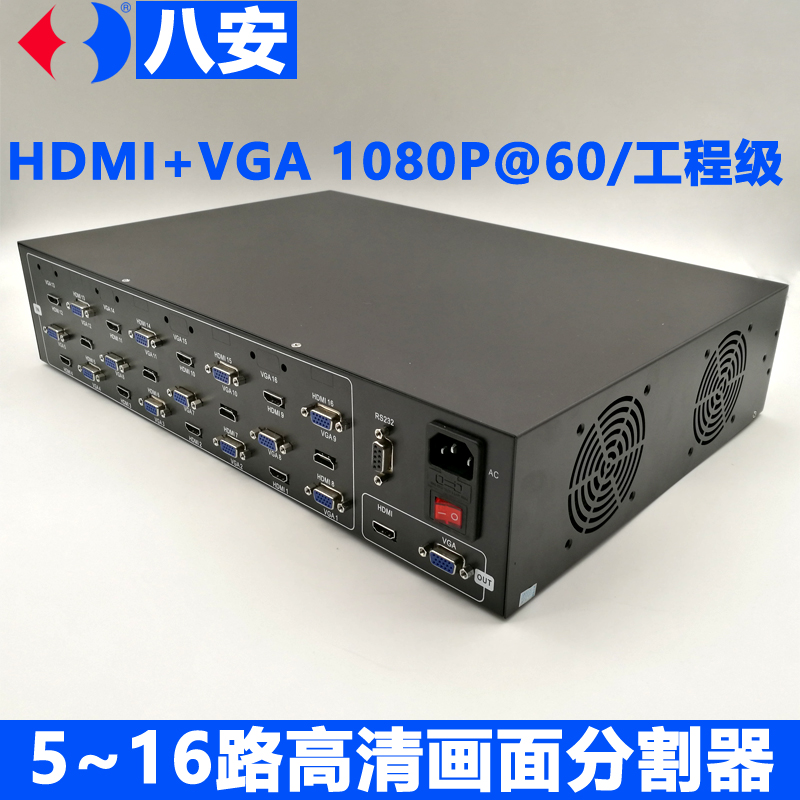

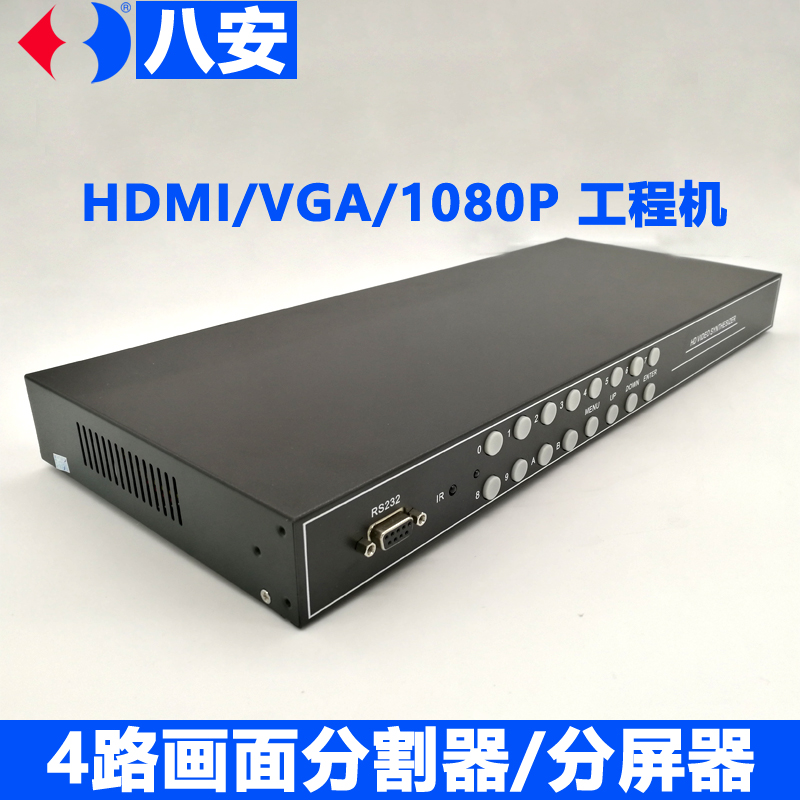

除了上面介绍的工业级2路VGA分割器/HDMI分割器外，还有其他多款4K/1080P 2路/4路/6路/8路/9路/12路/16路视频画面分割器、屏幕图像分割器分屏器。详情可点击图片查看链接，或咨询：林工13826553690（微信同号）。
