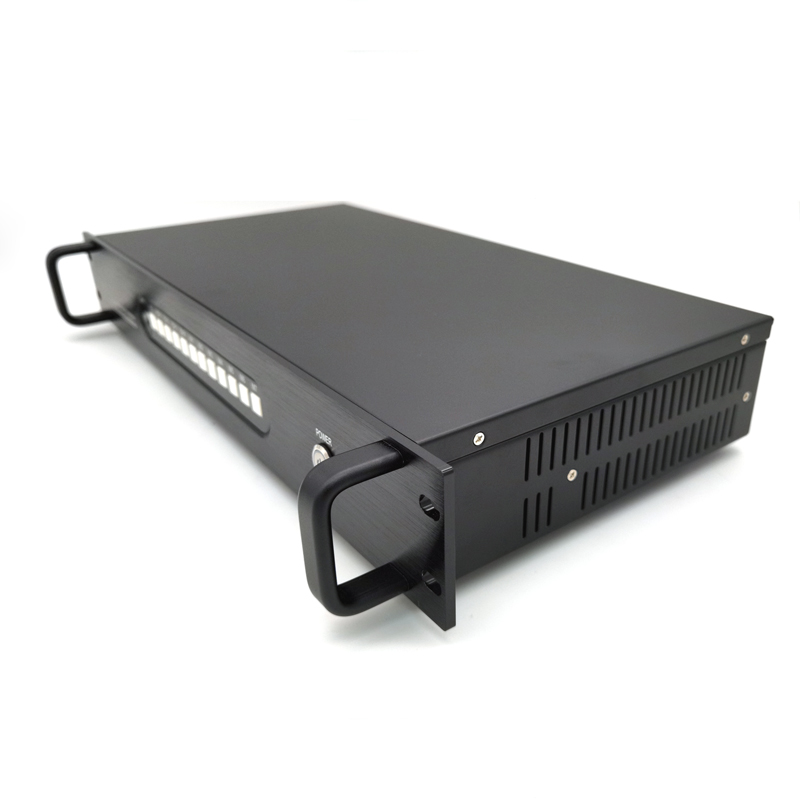

工程级4进6出投影融合器4K边缘矫正8K拼接画面叠加漫游开窗

产品名称:4进6出投影融合处理器(可选通道数)

产品品牌:八安

源头生产厂家,可OEM定制机箱,可按主板套件出货。

T1

一、投影融合器技术参数

1、采用ARM嵌入式实时处理技术,无操作系统,不会死机。

2、采用纯硬件单片机架构,开机启动速度≤7s,实现启动自运行。

3、采用纯硬件板卡式级联技术,支持模块化多通道数量级联,方便升级。

4、多个信号之间可快速切换和开窗响应,没有黑场间隔问题;支持窗口漫游功能,可以任意拖动窗口大小和位置;支持预保存多种显示模式,可快速调用切换。

4、采用HDMI输入输出数字通道,单路HDMI输入分辨率支持7680*1080,5760*1080,3840×2160,3840*1080,1920*1080;单路HDMI输出分辨率支持1920×1200,1920×1080, 1280×800,1024×768。

5、输出信号实现高清画面融合拼接,整体效果达到:7680*1200,7680*1080,5760*1200,5760*1080,3840*1200,3840*1080,3840*2160。

6、采用融合带羽化智能算法,融合带重叠区最大可支持50%投射面积,支持一键完成重叠区消亮渐变智能处理。

7、支持任意几何弧面、曲面和直角矫正技术,内置17×17条线性Gamma曲线289个调整节点。自动生成网格线,调试简捷。可选 33×9条线性Gamma曲线297个调整节点。

8、输出支持融合拼接模式:1*2,1*3,1*4,1*5,1*6,2*2,2*3等模式。

9、支持投影暗场补偿技术,可实现Gamma值灵活调整,消除漏光带,使整个画面亮度一致。

10、支持色域校正和颜色辅助调整技术,消除色差,实现输出画面色彩一致。

11、采用单主时钟控制全同步数据处理技术,达到高速图像整齐流畅,不存在撕裂现象。

12、采用1.5U铝拉丝面板机箱,支持RS485串口协议和TCP-IP网络协议,搭配Windows版本调试软件工具。

T4

T5

二、设备规格参数

设备类型

纯硬件投影融合处理器

操作系统

ARM嵌入式实时处理,无操作系统

产品架构

纯硬件单片机架构

融合数量

4路信号输入,6通道融合输出

拼接模式

1*2,1*3,1*4,1*5,1*6,2*2,2*3

调试软件

Windows版本调试软件

控制接口

RJ45*2(RS485串口协议、TCP-IP网络协议)

视频输入接口

标准HDMI A型,板卡式结构,4路内可选

视频输入分辨率

7680*1080,5760*1080,3840*2160@30hz,3840*1080@60HZ,1920*1080@60hz往下兼容

视频输出接口

标准HDMI A型,板卡式结构,6路内可选

视频输出分辨率

1920*1200@60hz,1920*1080@60hz,1280*800@60hz,1024*768@60hz

开机速度

开机7S启动自运行

工作功耗

单路<10W,低功耗、低发热量

工作环境

温度-10°至50°,湿度0%-90%

机箱

1.5U机箱,铝面板氧化拉丝工艺,带提拉手高端大气

长宽高:482*255*68 mm

重量

约5kg



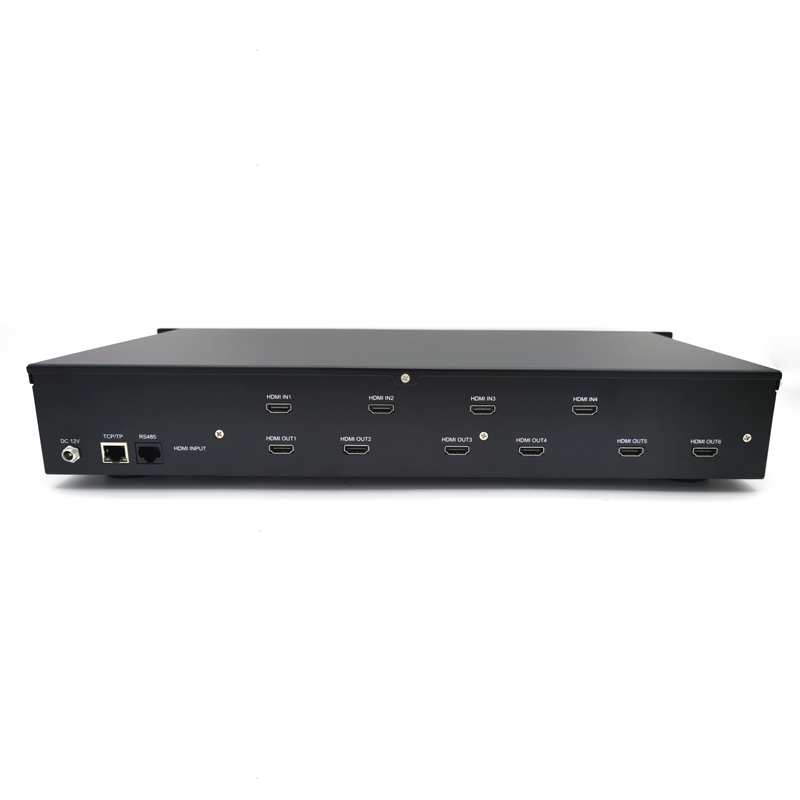

4进6出融合

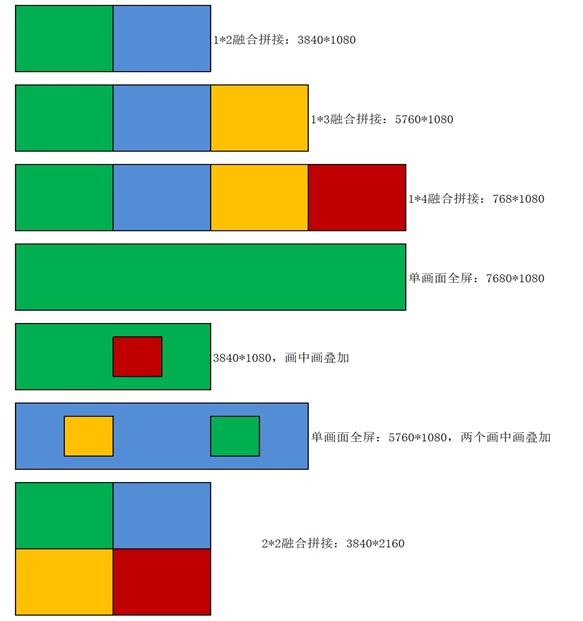

四、整个投影画面融合后的显示模式(可自定义其他模式,每个色块代表一个画面)

1

五、产品定货型号表

产品名称

产品型号

说明

4进6出投影融合处理器

DS-EBC406-8K

4路信号输入,6台投影融合拼接

4进4出投影融合处理器

DS-EBC404-8K

4路信号输入,4台投影融合拼接

4进3出投影融合处理器

DS-EBC403-5K

4路信号输入,3台投影融合拼接

4进2出投影融合处理器

DS-EBC402-4K

4路信号输入,2台投影融合拼接

3进3出投影融合处理器

DS-EBC303-5K

3路信号输入,3台投影融合拼接

3进2出投影融合处理器

DS-EBC302-4K

3路信号输入,2台投影融合拼接

2进2出投影融合处理器

DS-EBC202-4K

2路信号输入,2台投影融合拼接

1进6出投影融合处理器

DS-EBC106-8K

1路信号输入,6台投影融合拼接

1进4出投影融合处理器

DS-EBC104-8K

1路信号输入,4台投影融合拼接

1进3出投影融合处理器

DS-EBC103-5K

1路信号输入,3台投影融合拼接

1进2出投影融合处理器

DS-EBC102-4K

1路信号输入,2台投影融合拼接

备注:输入板卡数≤4内可选配;输出板卡数≤6内可选配。

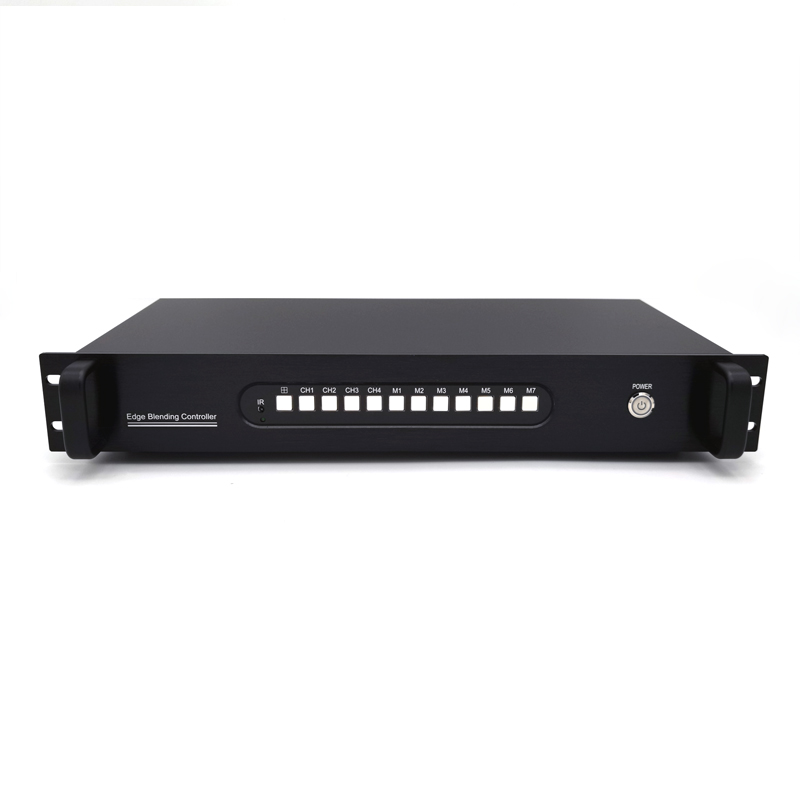

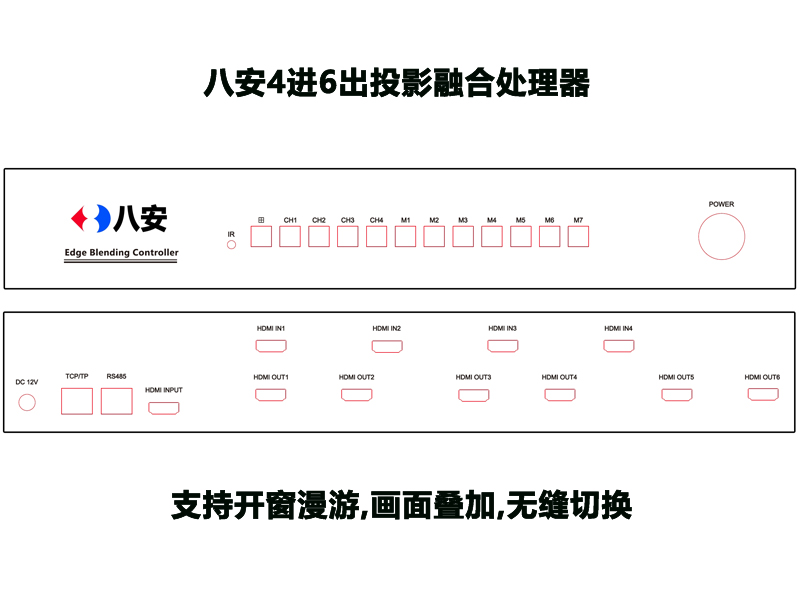

八安融合器面板图
