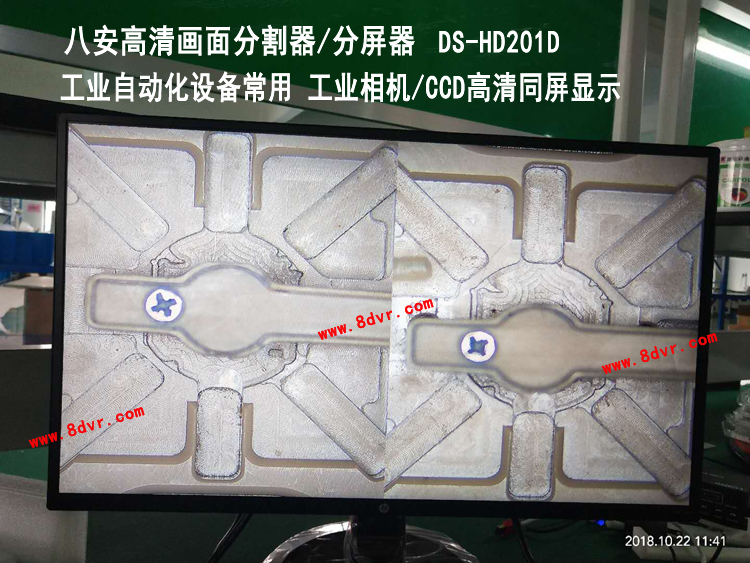

监控系统关于画面分割器的应用 ，业自动化CCD相机视频画面分屏器

关键词：

八安,高清画面分割器,人脸识别与检索,工业自动化对位,网络画面分割器,物联网NBIOT,网络合码器,4K画面分割器,NBIOT模块,HDMI分屏器,HDMI画面分割器,VGA画面分割器,画中画叠加器,VGA视频分屏器，HDMI画面拼接器

一、画面分割器概述和适用范围

在大型楼宇的闭路电视监视系统中摄像机的数量多达数百个，但监视器的数量受机房面积的限制要远远小于摄像机的数量。而且监视器数量太多也不利于值班人员全面巡视。为了实现全景监视，即让所有的摄像机信号都能显示在监视器屏幕上，就需要用多画面分割器。

这种设备能够把多路视频信号合成为一路输出，输入一台监视器，这样就可在屏幕上同时显示多个画面。分割方式常有4画面、9画面及16画面。使用多画面分割器可在一台监视器上同时观看多路摄像机信号，而且它还可以用一台录像机同时录制多路视频信号。有些较好的多画面分割器还具有单路回放功能，即能选择同时录下的多路信号视频信号的任意一路在监视器上满屏放。

二、画面分割器原理

多画面分割控制器是采用图像压缩和数字化处理的方法，把几个画面按同样的比例压缩在一个监视器的屏幕上。视频分配器VDA是有线电视传输系统中分配网络里最常用的部件，用来分配信号的部件。它的功能是将一路输入信号均等地分成几路输出，通常有二分配、三分配、四分配、六分配、八分配、十六分配、二十四分配等。

如果有4个摄像机，3台监视器，每一台监视器上都想看到4个画面。那就得把4个摄像机的视频信号分别连接到到四画面分割器的4个输入接口上，然后由四画面分割器的1个输出接口输出；由四画面分割器输出的视频信号再连接到1分3视频分配器的输入接口上，通过1分3视频分配器分配出3个视频信号，分别连接到3台监视器上就可以显示了。

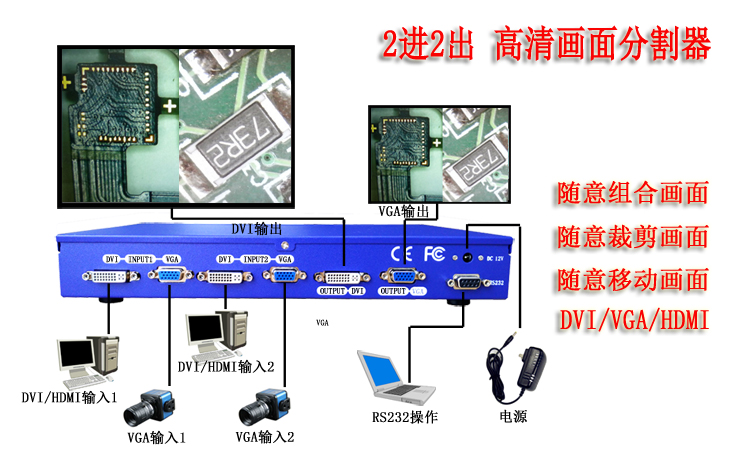

三、画面分割器拓扑图

四、画面分割器功能

画面分割器用模块化的功能单元设计，采用最新图像处理专用技术和专用器件。VGA画面分割器又称VGA分割器、多窗口控制器、视频分割器、VGA分屏器等。

VGA画面分割器可接受高分辨率RGB/VGA、Svideo及复合视频等多种格式的视频信号，并将输入信号组合成多窗口形式,统一输出一路VGA/RGB信号。

VGA画面分割器特别针对目前显示器件的数字平板化，大尺寸化应用,解决分割器信号在大尺寸平板显示设备上出现的画面不流畅、马赛克、画面粗糙等画质问题。

深圳八度安防技术有限公司,自有八安品牌和知识产权，八安专注于高清广电视频切换台,高清视频画面分割器,音视频分配器,人脸识别与检索,工业自动化智能校位对位,VGA视频分屏器，HDMI画面拼接器,IPC网络合码器，物联网NB-IOT模块与平台开发,画中画叠加器等先进领域，更多信息查看http://www.8dvr.com 。
