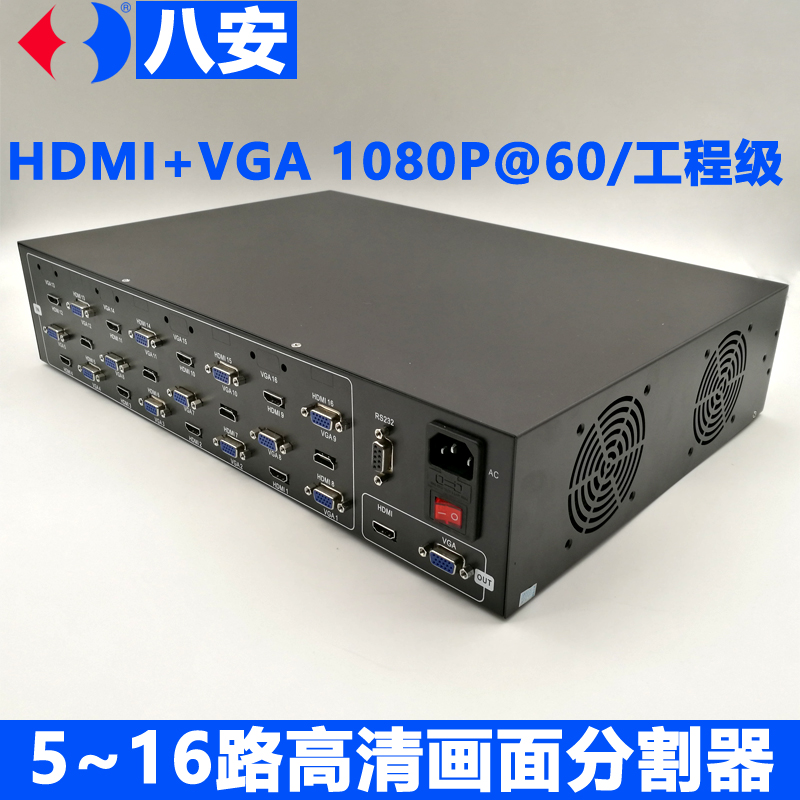

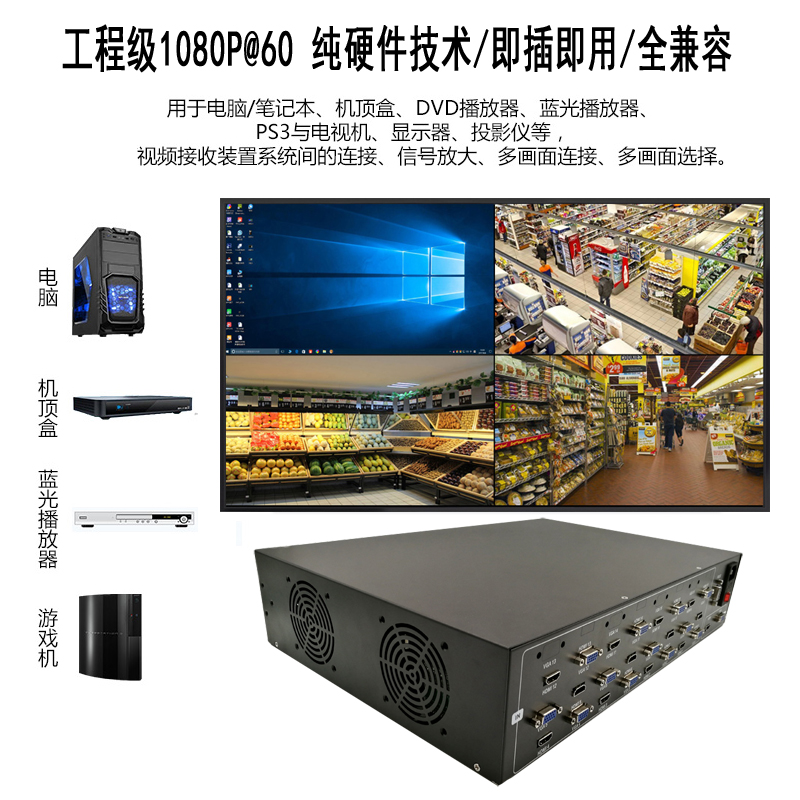

工程级1080P高清画面分割器。高清1920*1080@60工程级HDMI/VGA画面分割器/视频分屏器/画面处理器/画中画叠加器/矩阵切换器，随意组合，随意剪切压缩拉伸，可选6路/8路/9路/10路/12路/16路

产品型号：DS-HD1601（DS-HD601；DS-HD801；DS-HD1001;DS-HD1201）

产品品牌：八安

生产厂家：深圳八度安防技术有限公司

一、系统简介

      八安HD系列高清视频合成器（也称高清画面分割器）是一款专业的高端图像处理设备，将多路视频信号合成一路高清信号，在一个显示终端上同时显示多个动态画面。专为要求高质量显示多个视频画面的场合设计。

      系统的核心部件采用最先进的欧美ST公司的视频图像处理芯片，显示效果极佳；每一个输入通道均能实现最高1920X1200@60HZ信号的实时处理；高速运动画面显示流畅，没有任何图像延迟、丢帧和不同步造成的图像撕裂等现象。

系统属于纯硬件结构，无操作系统，不存在系统崩溃，病毒感染等风险，开机时间小于10秒。

      八安HD系列高清图像处理器采用开关板+遥控器和RS232串口控制，并具有RS232串口拓展功能，方便系统其它设备的级联控制。随机附带的控制件功能全面，操作简便直观，无需安装，打开即用。另外常用功能可以通过遥控器来控制，适合于不需要电脑控制软件频繁操作的场合。

      十六画面分割器作为多画面分割器中的一种（有二/三/四/六/八/九/十/十二/十六画面等），我们把它独立成为一种产品。所有输入和输出均做在PCB板上，纯硬件处理的方式，具有更高的性价比和更高的可靠性。

    十六画面分割器特别适合于超大屏幕显示器和普通液晶拼接墙的应用，把它作为前端的信号处理器，能拓展这类产品的输入信号通道数量，克服原先只能显示一个或两个图像窗口的局限，能在超大屏显示器或普通液晶拼接墙上开出十六个任意组合的窗口，而且这十六个窗口的输入信号源可以是DVI，VGA，HDMI和CVBS（可选）的任意组合。

1，方案特点

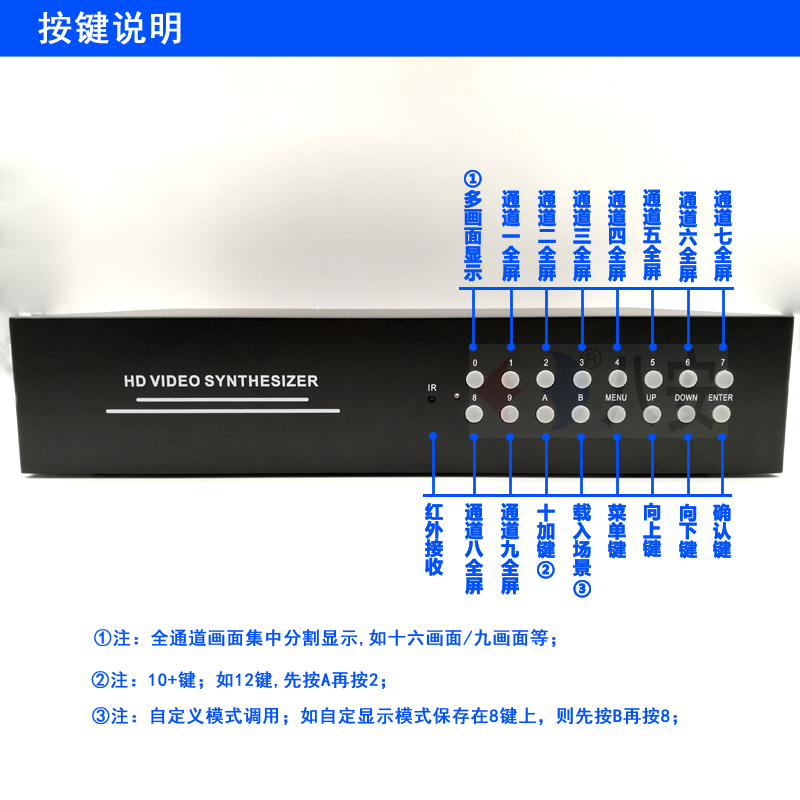

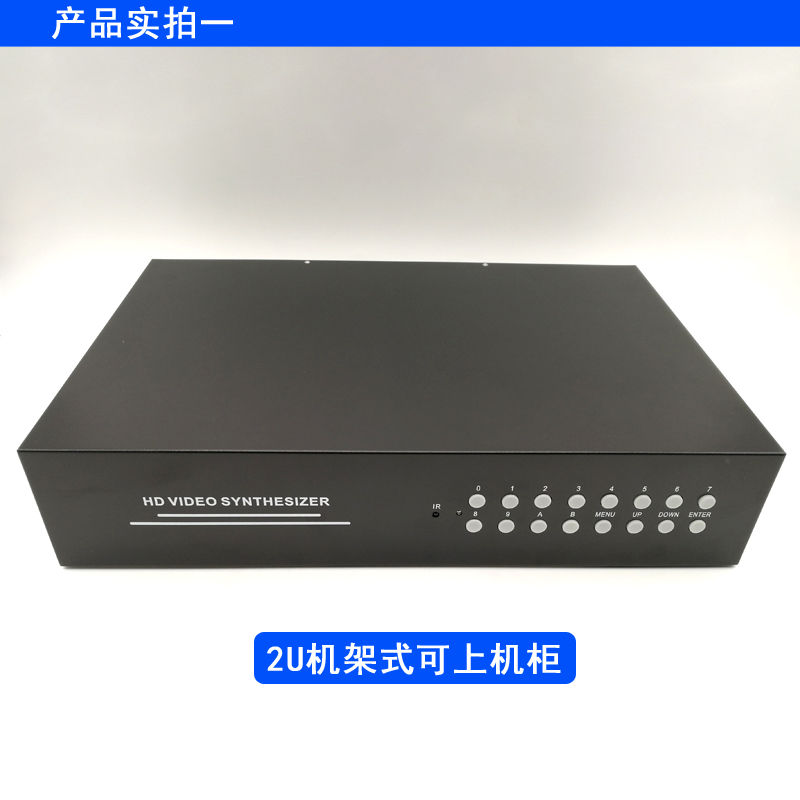

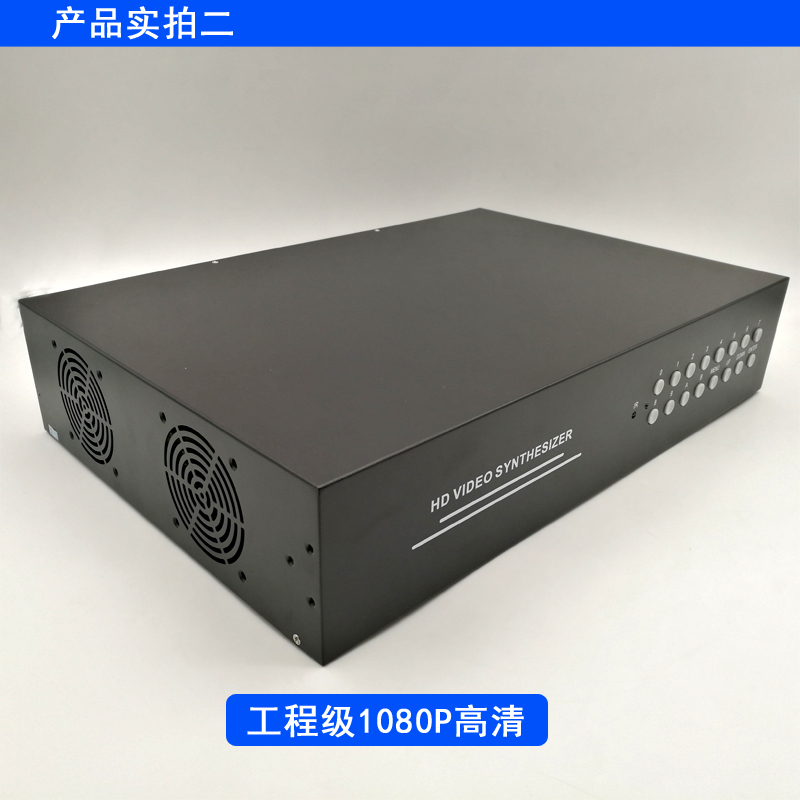

（1）通过按键面板或遥控器，可直接自定义显示模式或开新窗口。

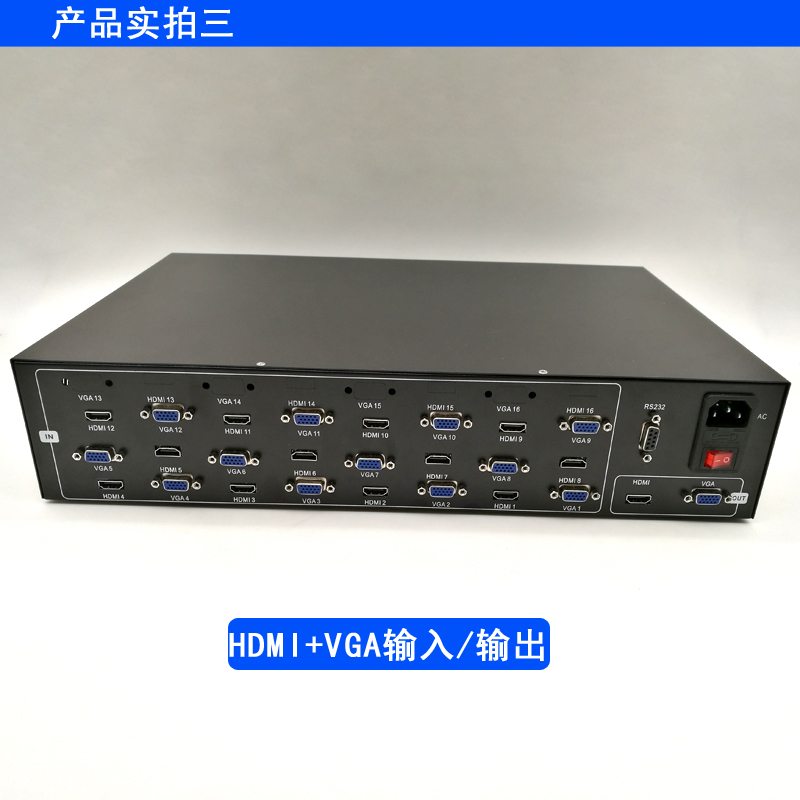

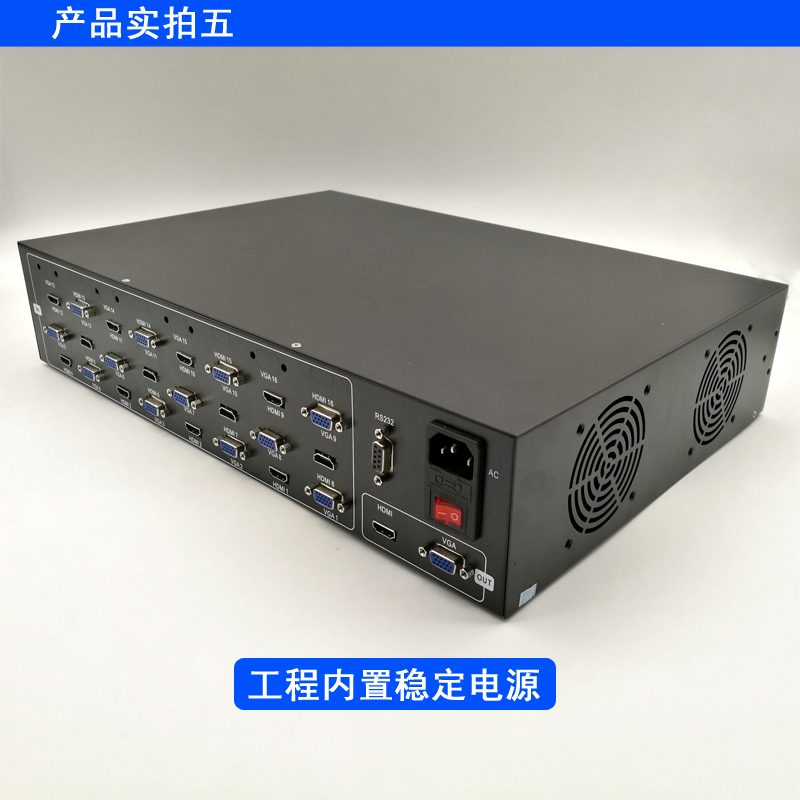

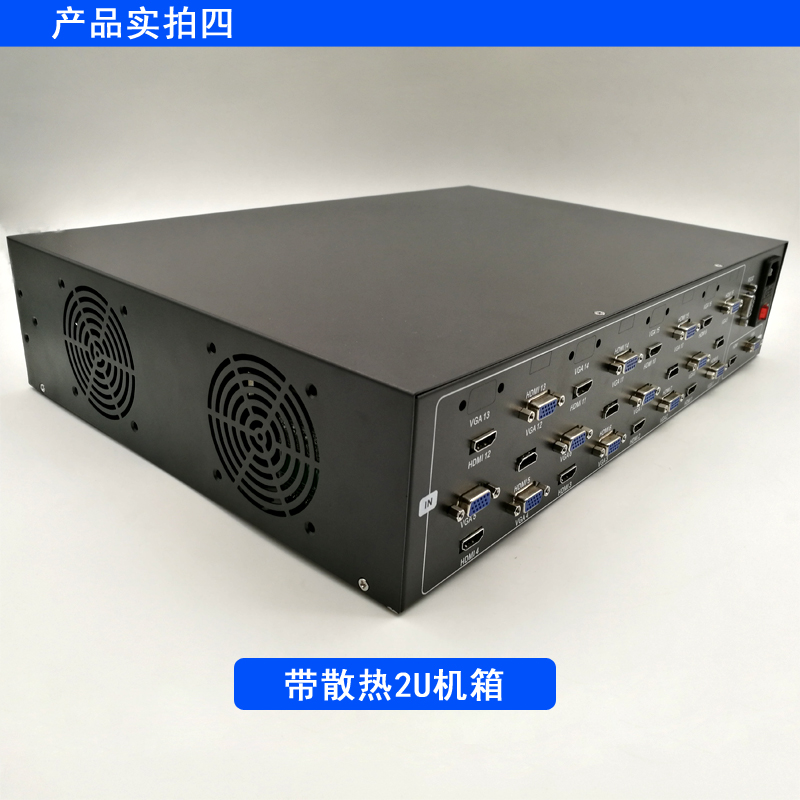

（2）十六组输入端口，支持HDMI1.3/DVI 1.0，VGA，CVBS（可选）输入，并自动识别。

（3）一组输出端口，支持DVI和VGA同时输出（兼容HDMI），输出分辨率最高达1920X1080@60HZ。

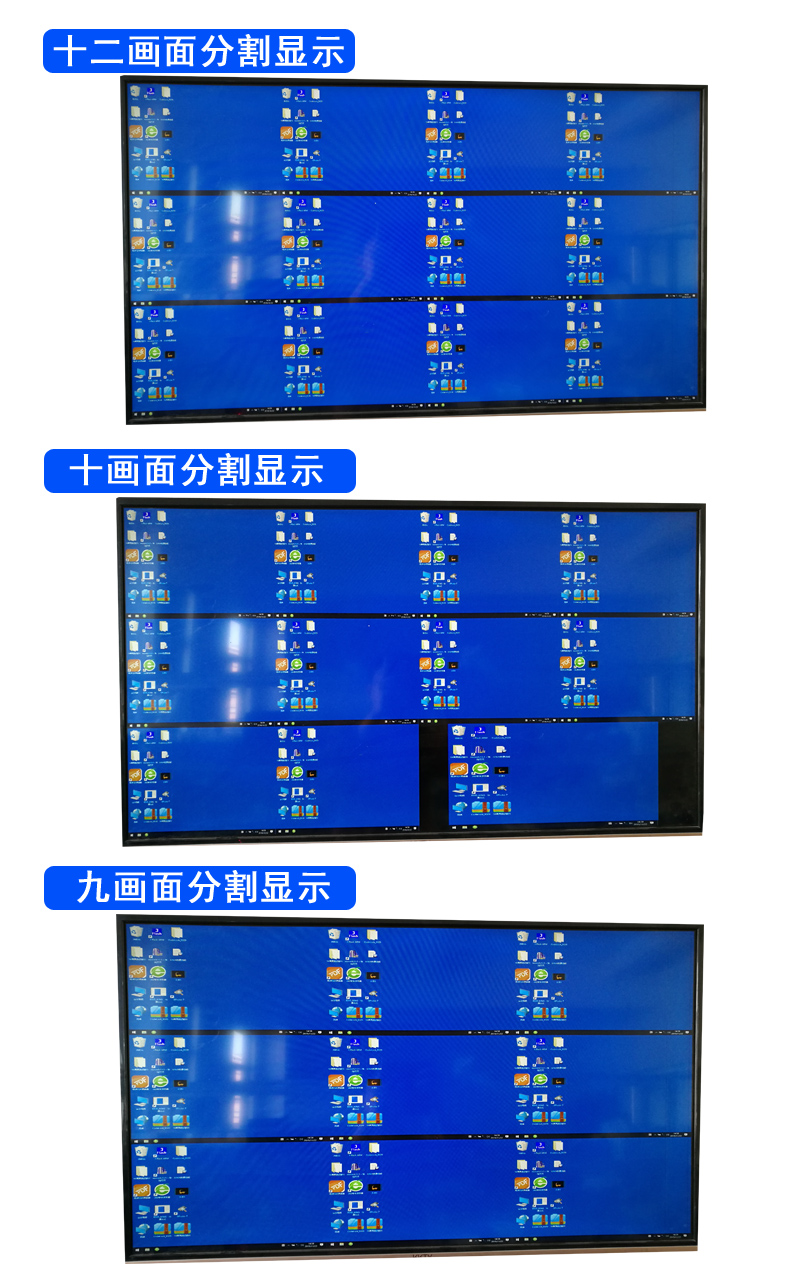

（4）最多可以开十六个窗口，窗口可以任意大小，任意位置的组合，每一个窗口的信号源可以是HDMI/DVI，VGA，CVBS可选。

（5）专业级的图像处理技术

A,针对CVBS复合视频信号，具有3D梳状滤波视频解码，3D降噪和运动自适应补偿的去隔行技术，肤色校正，色彩鲜艳度增强，GAMMA校正和帧频转换等先进功能。输出画面无锯齿和拖尾现象，画质细腻锐利、清晰流畅、色彩亮丽，达到业界最佳的效果。不同制式信号能够自动识别，自动直流恢复，自动色彩校正。

B，针对VGA信号，特别是来自摄像头的非标准VGA信号，能够进行自动ADC校正，不同分辨率的自动识别，自动直流恢复，自动色彩校正，自动几何位置校正，并且保存校正结果；不存在非标准VGA信号画面位置偏，色彩不准，亮度一致性差等问题。

C，针对HDMI信号，支持HDCP1.3,兼容性强。

（6）场景记忆功能

   开机或复位后能够自动恢复最后的屏幕显示场景。

（7）开关面板和遥控器都具有多个场景保存和调用的功能

（8）控制软件可联控周边设备，如视频矩阵，VGA矩阵，DVI矩阵等

二、产品特点

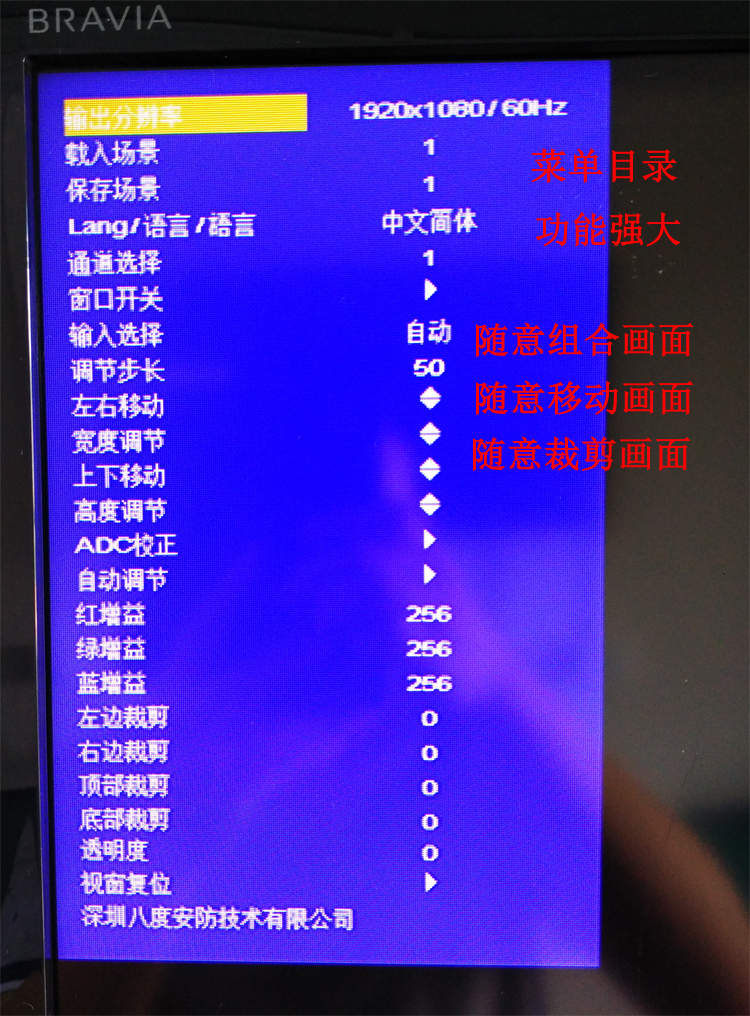

1，系统菜单支持：中文简体，英文，中文繁体等多种语言。

2，采用意法半导体ST品牌FLI32626方案，实现真正1920X1080@60HZ并全面往下兼容的视频图像高清处理效果。

3，默认16组标准HDMI和VGA输入，1组HDMI和VGA输出；HDMI高清信号,内置HDCP密匙，最高频率达到165MHZ。

4，16组HDMI和VGA输入，可以混合不同视频格式，并能自动识别信号源（支持1080P/60HZ，1080P/50HZ，1080P/30HZ，1080P/25HZ，1080P/24HZ，1080I/60HZ，1080I/50HZ，720P/60HZ，720P/30HZ，1280*1024，1024*768，800*600等），无需复杂的电脑软件设置。

5，1组HDMII和VGA输出，可同时输出。支持9种分辨率格式输出（1920*1200/60HZ,1920*1080/60HZ,1920*720/60HZ,1680*1050/60HZ,1600*1200/60HZ,1440*900/60HZ,1360*768/60HZ,1280*720/60HZ,1024*768/60HZ)

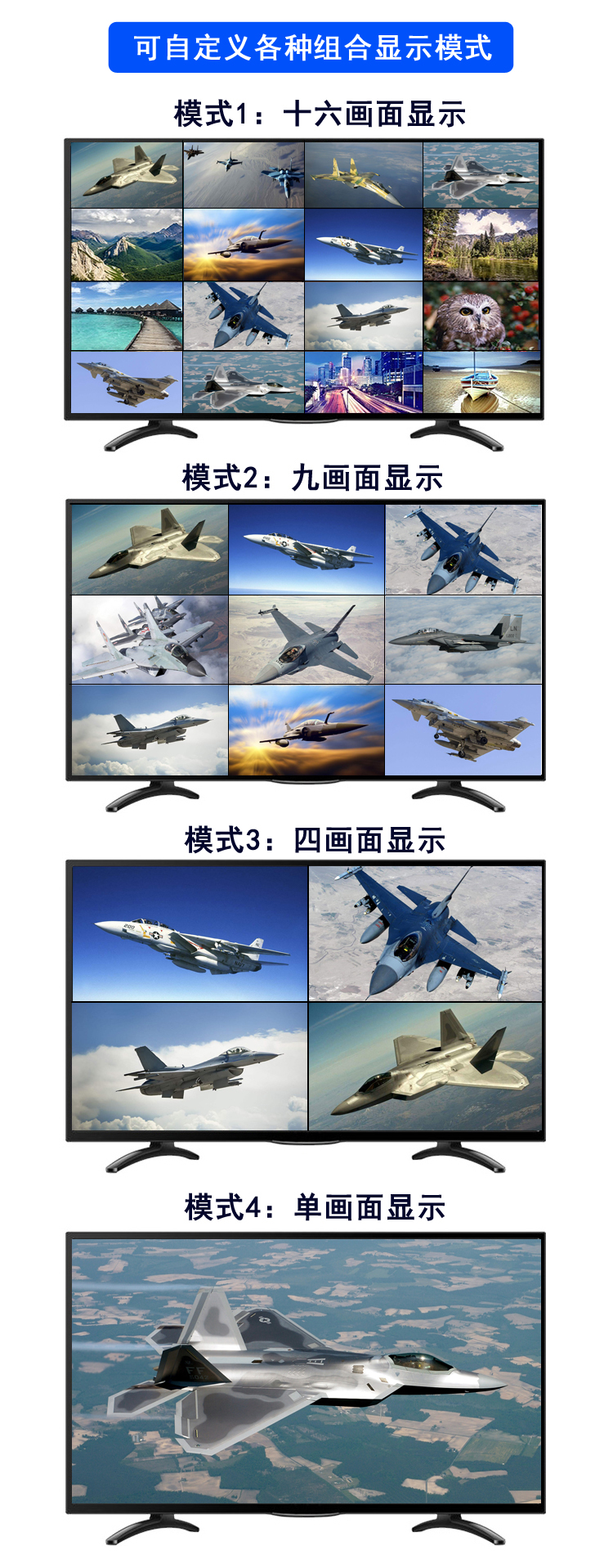

6，用户可通过机器按键面板和遥控器，在菜单中随意设定各种画面模式组合。

7，用户可通过机器按键面板和遥控器，在菜单中随意设定画面的水平或垂直方向的拉伸，压缩，剪切和移动位置。

8，用户可通过机器按键面板和遥控器，在菜单中随意设定红绿蓝三基色。

9，用户可通过机器按键面板和遥控器，在菜单中随意设定画面的透明度。

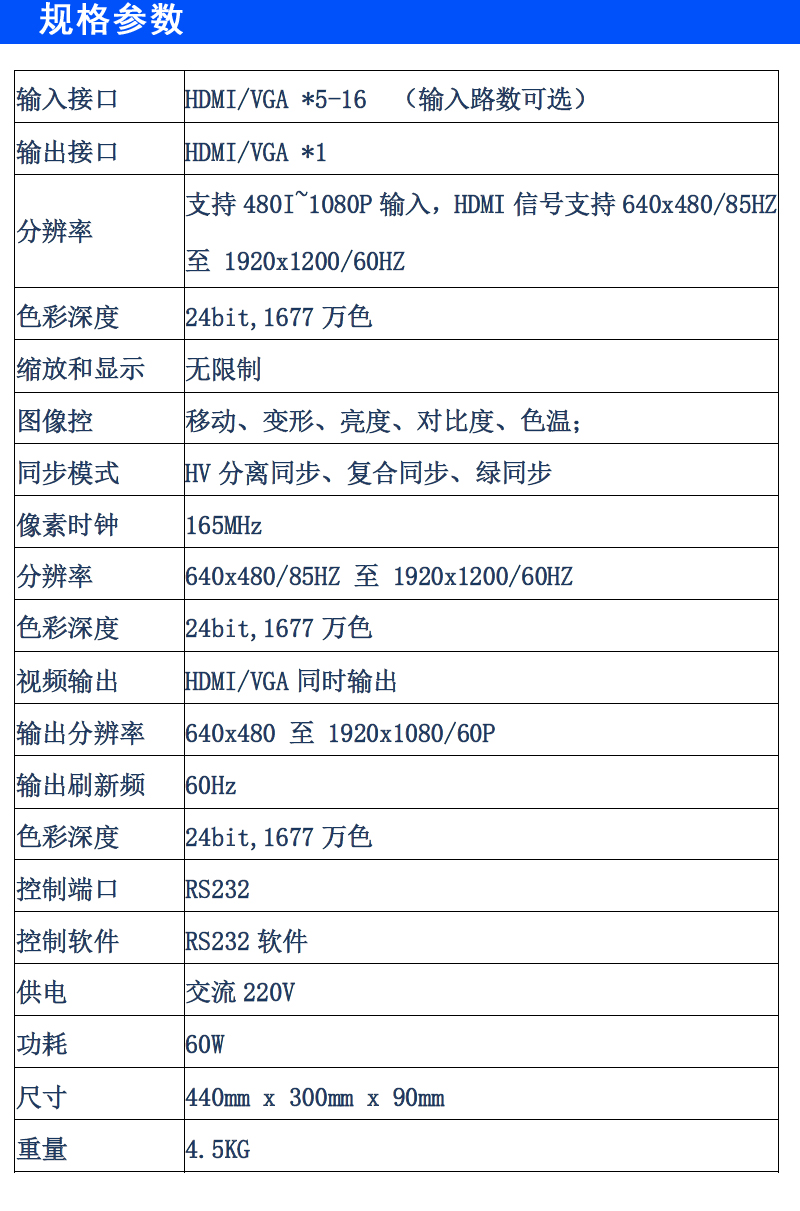

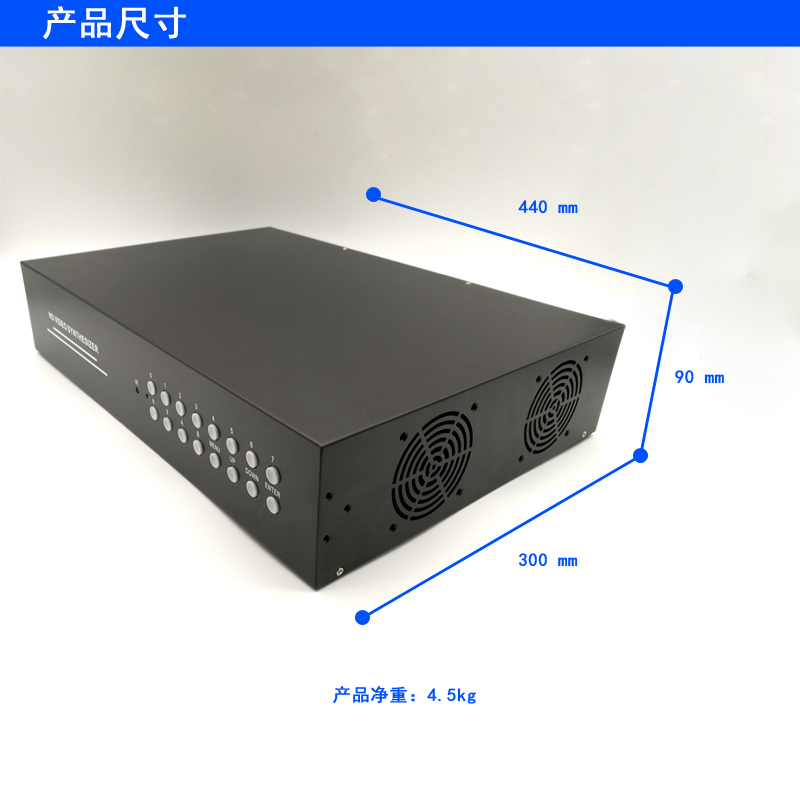

三，规格参数

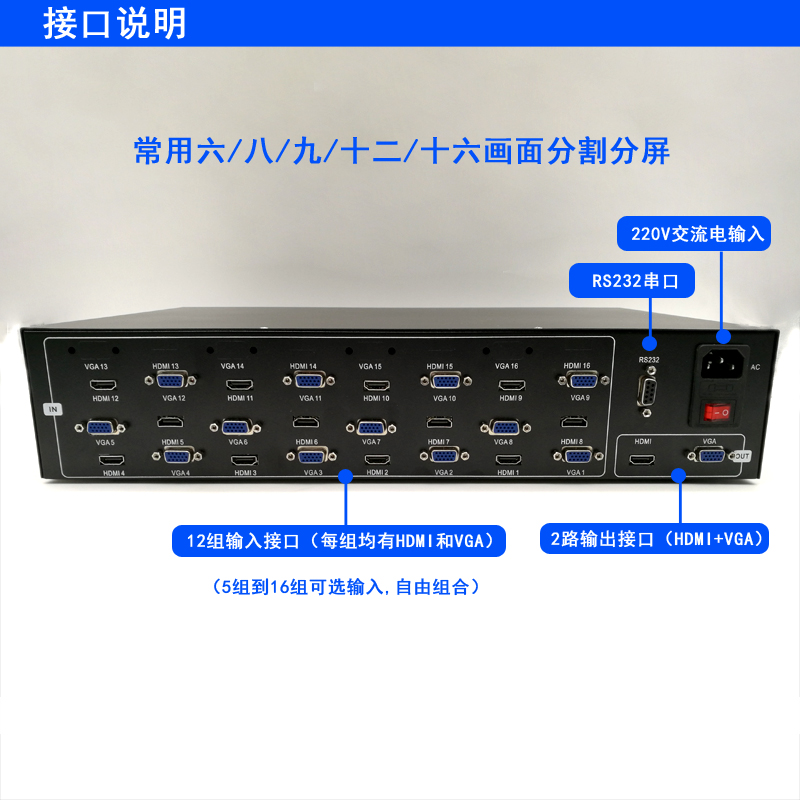

1、 输入接口：自动识别。

（1）标准HDMI接口，支持高宽带内容保护（HDCP），内置HDCP密匙，最高频率达到165MHZ。支持1080P/60HZ，1080P/50HZ，1080P/30HZ，1080P/25HZ，1080P/24HZ，1080I/60HZ，1080I/50HZ，720P/60HZ，720P/30HZ，1280*1024，1024*768，800*600。  （2）标准VGA接口，24bit,1677 万色，支持1080P/60HZ，1080P/50HZ，1080P/30HZ，1080P/25HZ，1080P/24HZ，1080I/60HZ，1080I/50HZ，720P/60HZ，720P/30HZ，1280*1024，1024*768，800*600。

（3）视频BNC接口，75 Ω , 0.8 Vp-p ±10%。（选配）

2、 输出接口：标准HDMI接口和VGA接口(1920*1200/60HZ,1920*1080/60HZ,1920*720/60HZ,1680*1050/60HZ,1600*1200/60HZ，1440*900/60HZ,1360*768/60HZ,1280*720/60HZ,1024*768/60HZ)。
